Результаты нагрузочного тестирования

Нагрузочное тестирование 10 000 пользователей, 1 час

Нагрузочное тестирование производилось с помощью jmeter. Релиз Citeck 2024.5. K8S.

Ошибкой выполнения запроса считается превышение времени ответа в 10 секунд или код, отличный от 200. Каждый тред использует отдельного пользователя в системе.

Изначально система имеет следующие данные:

• 10 000 пользователей

• 10 000 000 контрактов

Сценарий тестирования

Сценарий повторяет реальные запросы, которые возникают при работе пользователя.

Состав сценариев и распределение нагрузки:

• логин в систему и просмотр главной страницы с загрузкой меню, дашборда, информации о пользователе (20%);

• просмотр журнала контрактов (30%);

• переход на страницу просмотра контракта с загрузкой всех виджетов: информация о контракте, действия, задачи, комментарии, связи, история версий и т.д. (30%);

• просмотр журнала активных задач (30%);

• создание документов (20%);

• старт процессов по документам (10%);

• выполнение задач по процессу (50%).

Параметры нагрузки

Название	Значение
Количество пользователей	10 000
Initial delay, sec	0
Rump up, sec	180
Hold load, sec	3 600
Rump down, sec	180

Ресурсы кластера и сервисов

5 * (16 CPU, 32 RAM) nodes - микросервисы Citeck (x2 gateway), postgresql.

Gateway

Ресурсы пода:

resources:
    limits:
        memory: 12Gi
    requests:
        cpu: "8"
        memory: 12Gi

Кофигурация сервиса:

-Xmx10G -Xms10G

ECOS_WEBAPP_DATA_SOURCES_MAIN_XA_AWARE_MAX_POOL_SIZE: 800
ECOS_WEBAPP_DATA_SOURCES_MAIN_XA_AWARE_INITIAL_SiZE: 800
SERVER_TOMCAT_MAX_THREADS: 6000
ECOS_WEBAPP_WEB_CLIENT_MAXREQUESTS: 500
ECOS_WEBAPP_WEB_CLIENT_MAXREQUESTSPERHOST: 500

Model

Ресурсы пода:

resources:
limits:
    memory: 13Gi
requests:
    cpu: "14"
    memory: 13Gi

Кофигурация сервиса:

-Xmx10G -Xms10G

ECOS_WEBAPP_DATA_SOURCES_MAIN_XA_AWARE_MAX_POOL_SIZE: 800
ECOS_WEBAPP_DATA_SOURCES_MAIN_XA_AWARE_INITIAL_SiZE: 800
SERVER_TOMCAT_MAX_THREADS: 6000
ECOS_WEBAPP_WEB_CLIENT_MAXREQUESTS: 500
ECOS_WEBAPP_WEB_CLIENT_MAXREQUESTSPERHOST: 500

Process

Ресурсы пода:

resources:
limits:
    memory: 6Gi
requests:
    cpu: "6"
    memory: 6Gi

Кофигурация сервиса:

-Xmx4G -Xms4G

ECOS_WEBAPP_DATA_SOURCES_EPROC_MAX_POOL_SIZE: 100
ECOS_WEBAPP_DATA_SOURCES_EPROC_INITIAL_SIZE: 100
ECOS_WEBAPP_DATA_SOURCES_CAMUNDA_MAX_POOL_SIZE: 800
ECOS_WEBAPP_DATA_SOURCES_CAMUNDA_INITIAL_SIZE: 800

ECOS_PROCESS_BPMN_ELEMENTS_MUTATION_PROCESSOR_CONSUMER_COUNT: 8
ECOS_PROCESS_BPMN_KPI_MUTATION_PROCESSOR_CONSUMER_COUNT: 2
ECOS_PROCESS_BPMN_ASYNC_START_PROCESS_CONSUMER_COUNT: 2

SERVER_TOMCAT_MAX_THREADS: 1000
ECOS_WEBAPP_WEB_CLIENT_MAXREQUESTS: 200
ECOS_WEBAPP_WEB_CLIENT_MAXREQUESTSPERHOST: 200

UiServ

Ресурсы пода:

resources:
limits:
    memory: 6Gi
requests:
    cpu: "7"
    memory: 6Gi

Кофигурация сервиса:

-Xmx3G -Xms3G

ECOS_WEBAPP_DATA_SOURCES_MAIN_MAX_POOL_SIZE: 300
ECOS_WEBAPP_DATA_SOURCES_MAIN_INITIAL_SIZE: 300
SERVER_TOMCAT_MAX_THREADS: 2000

PostgresSQL

Ресурсы пода:

resources:
limits:
    memory: 30Gi
requests:
    cpu: "15"
    memory: 30Gi

Кофигурация сервиса:

max_connections = 7000
max_prepared_transactions = 7000
shared_buffers = 8GB
effective_cache_size = 15GB

work_mem = 6MB

max_worker_processes = 15
max_parallel_maintenance_workers = 4
max_parallel_workers_per_gather = 4
max_parallel_workers = 15

max_wal_size = 3GB
min_wal_size = 80MB

Другие сервисы имели рекомендуемые параметры по умолчанию

Результаты

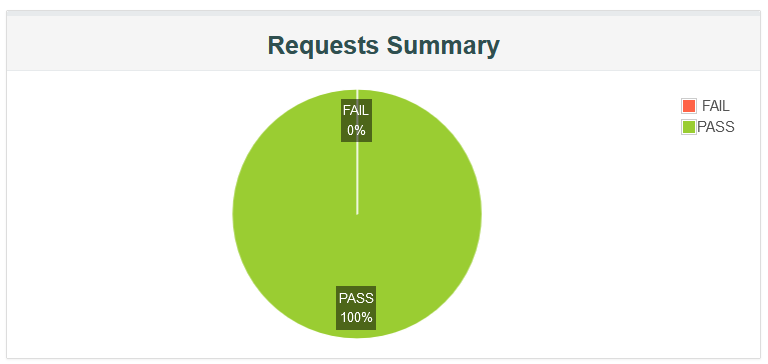

В ходе нагрузки было сгенерировано 20 447 914 запросов, из них 221 запрос (0.00 %) завершился с ошибками или превысил лимит времени выполнения.

Достигнутые показатели

В ходе нагрузки было сгенерировано 20 447 914 запросов, из них 221 запроса (0.00 %) завершилось с ошибками или превысило лимит времени выполнения.

• Среднее время отклика - 21.88 мс

• Медиана — 6 мс

• 90% всех запросов обрабатывались менее чем за 18 мс

• 95% всех запросов обрабатывались менее чем за 34 мс

• 99% всех запросов обрабатывались менее чем за 73 мс

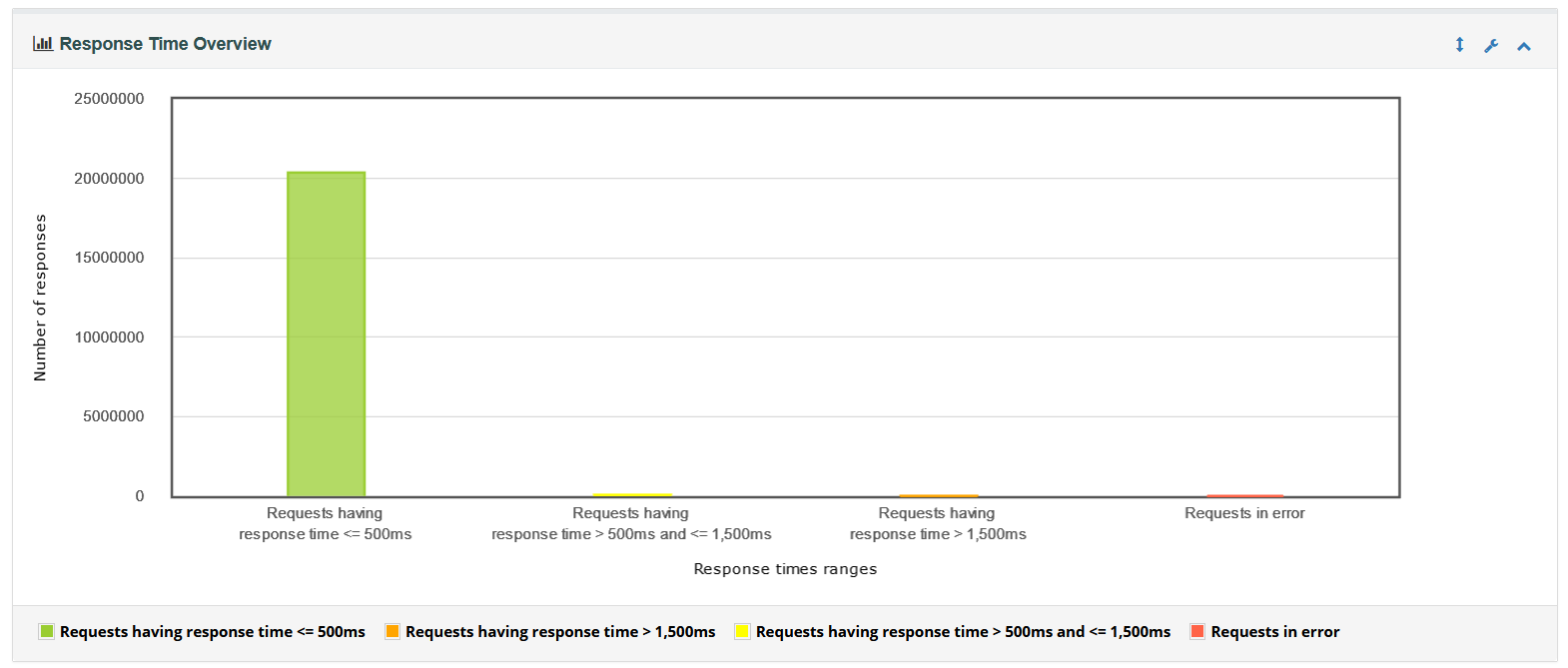

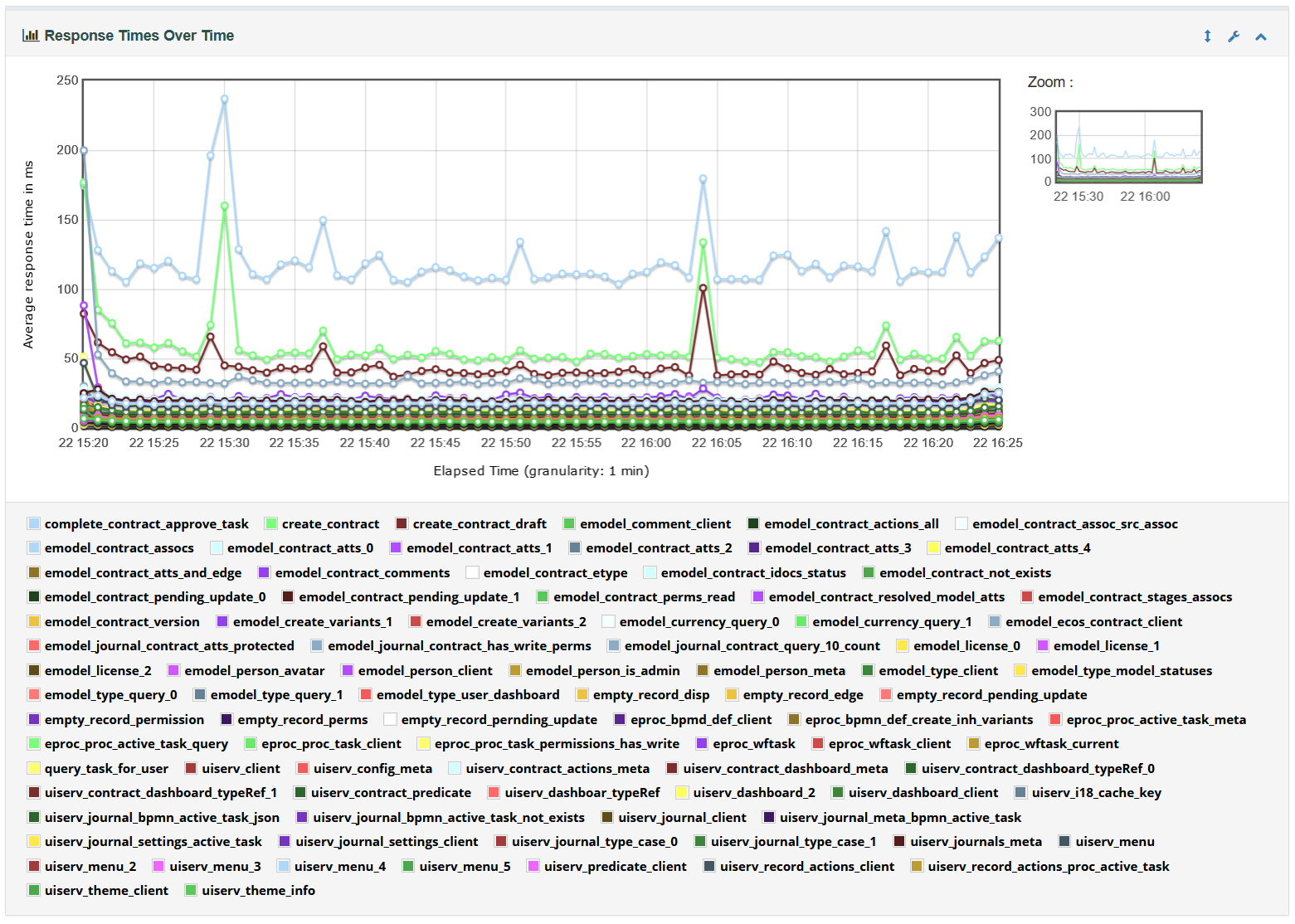

Время ответа / Время

Активные потоки / Время

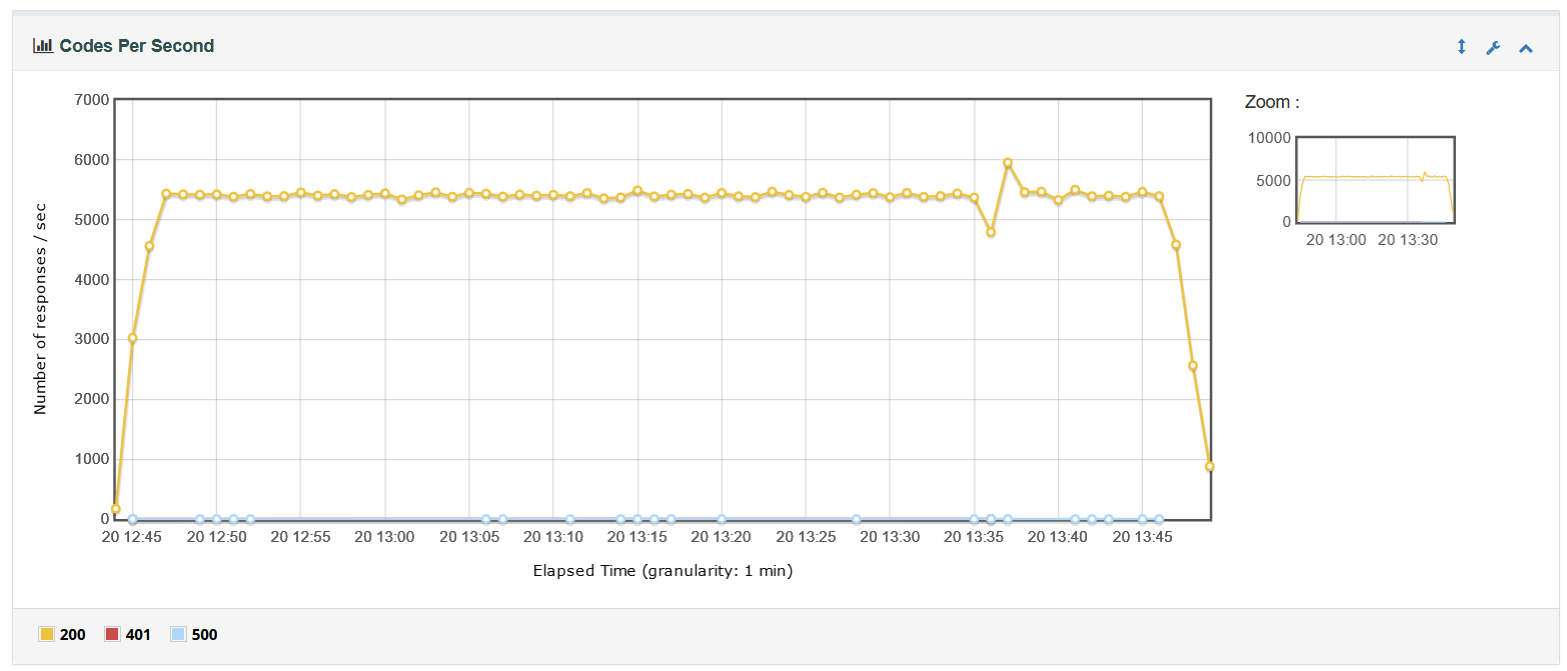

Запросов в секунду

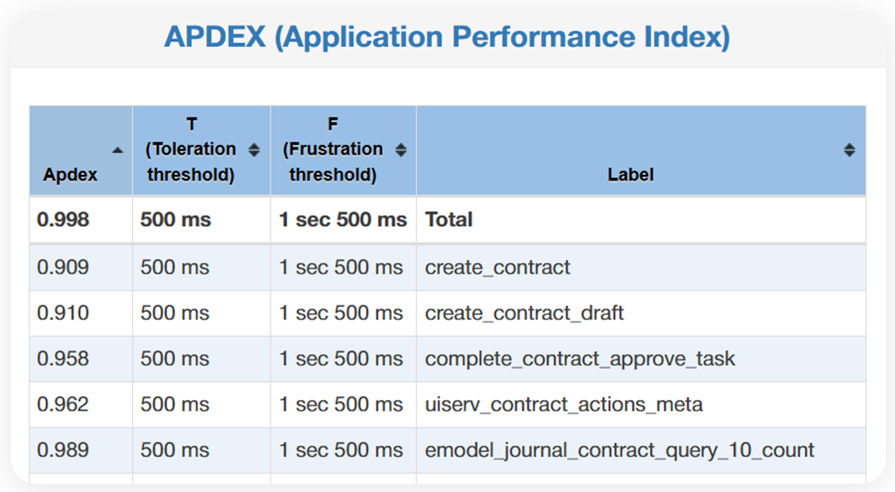

Самые высоконагруженные запросы:

Нагрузка сервисов в пике

1. Model – 10 CPU (11.5 Gb RAM)

2. Postgresql – 9 CPU (27.2 Gb RAM)

3. UiServ – 7.5 CPU (4.3 Gb RAM)

4. Gateway – 6 CPU (9 Gb RAM) - per instance

5. Process – 3CPU (5 Gb RAM)

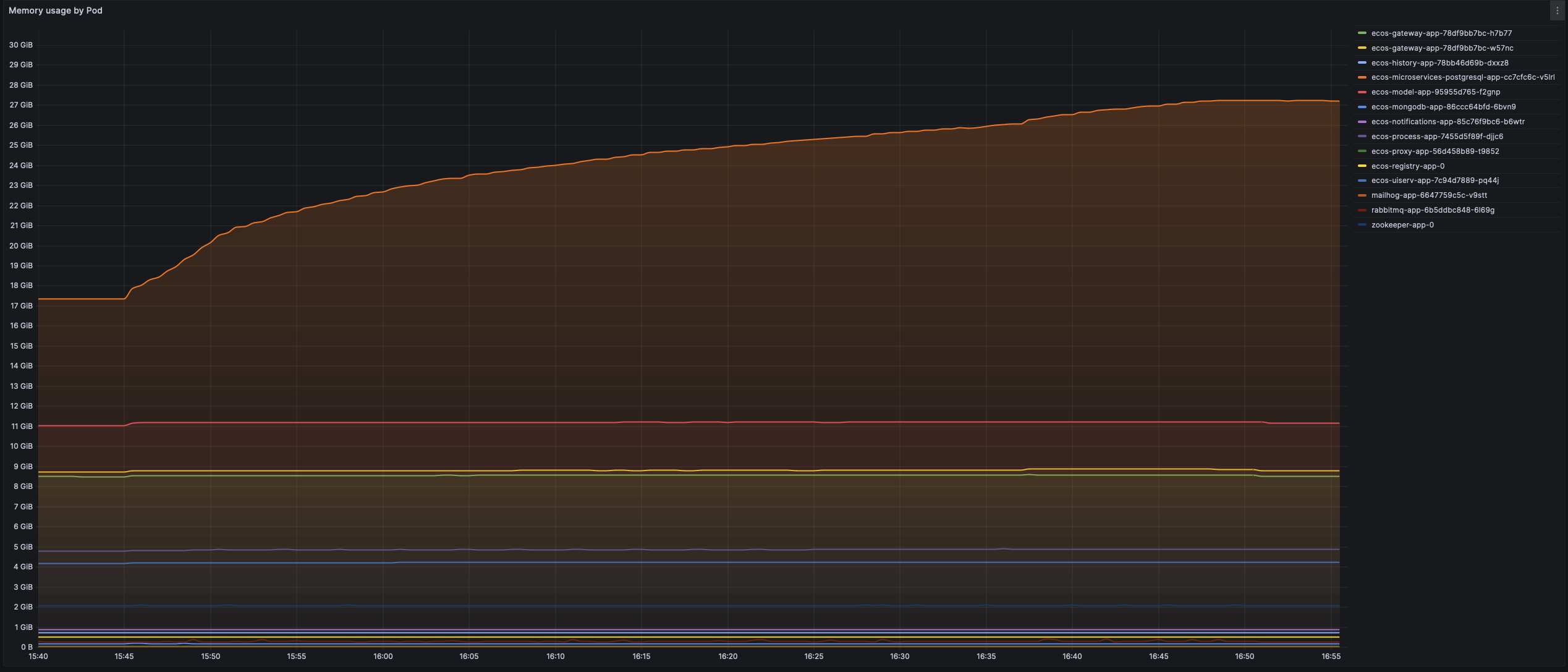

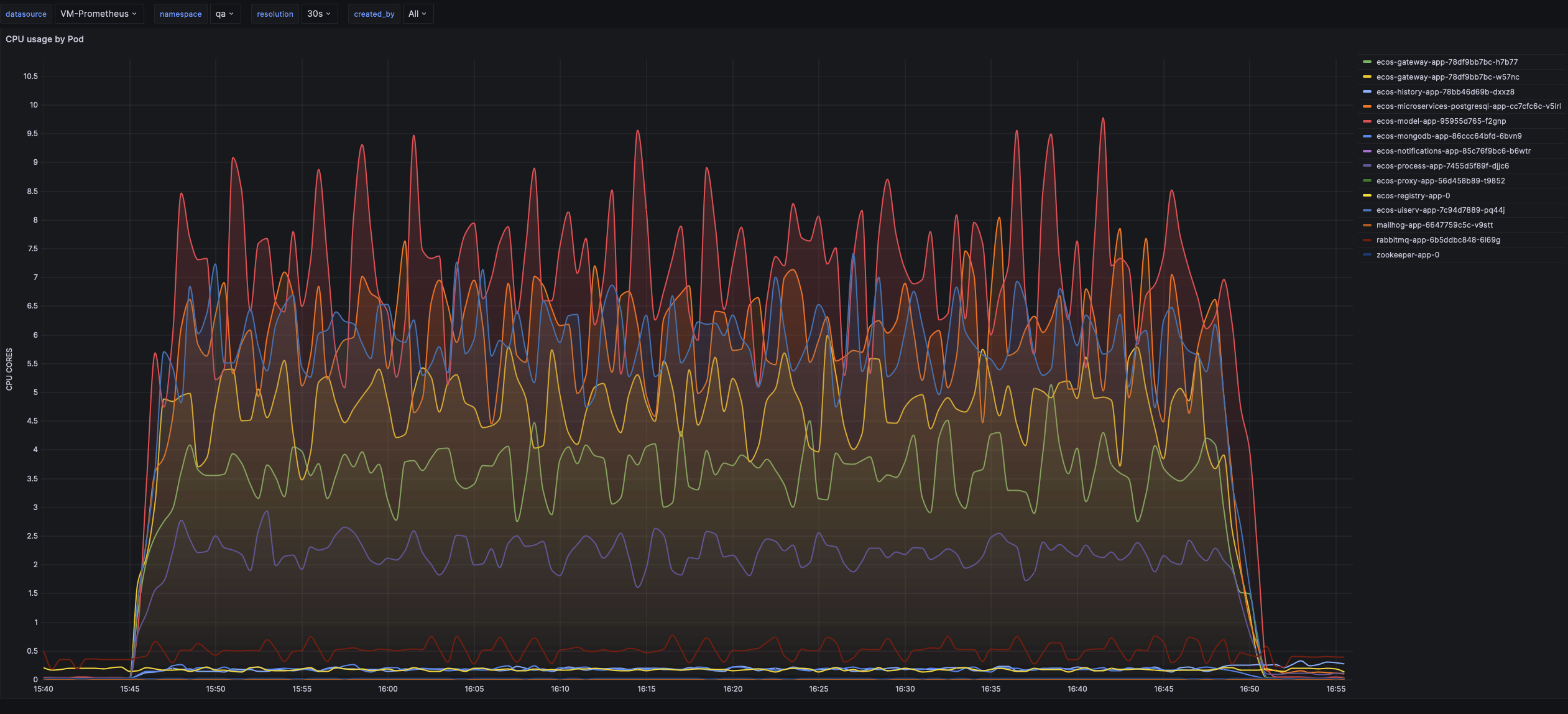

Графики CPU, RAM pods

Нагрузочное тестирование с минимальными рекомендуемыми ресурсами, 1000 пользователей, 1 час

Нагрузочное тестирование производилось с помощью jmeter. Релиз Citeck 2024.5. K8S.

Ошибкой выполнения запроса считается превышение времени ответа в 10 секунд или код, отличный от 200. Каждый тред использует отдельного пользователя в системе.

Изначально система имеет следующие данные:

• 1 000 пользователей

• 10 000 000 контрактов

Сценарий тестирования

Сценарий повторяет реальные запросы, которые возникают при работе пользователя.

Состав сценариев и распределение нагрузки:

• логин в систему и просмотр главной страницы с загрузкой меню, дашборда, информации о пользователе (20%);

• просмотр журнала контрактов (30%);

• переход на страницу просмотра контракта с загрузкой всех виджетов: информация о контракте, действия, задачи, комментарии, связи, история версий и т.д. (30%);

• просмотр журнала активных задач (30%);

• создание документов (20%);

• старт процессов по документам (10%);

• выполнение задач по процессу (50%).

Параметры нагрузки

Название	Значение
Количество пользователей	1 000
Initial delay, sec	0
Rump up, sec	180
Hold load, sec	3 600
Rump down, sec	180

Ресурсы кластера и сервисов

16 CPU, 32 RAM node - микросервисы ecos, postgresql.

Gateway

Ресурсы пода:

resources:
    limits:
        cpu: "2"
        memory: 1Gi
    requests:
        cpu: "2"
        memory: 1Gi

Кофигурация сервиса:

-Xmx256m -Xms256m

Model

Ресурсы пода:

resources:
  limits:
    cpu: "2"
    memory: 1Gi
  requests:
    cpu: "2"
    memory: 1Gi

Кофигурация сервиса:

-Xmx256m -Xms256m

Process

Ресурсы пода:

resources:
  limits:
    cpu: "1"
    memory: 4Gi
  requests:
    cpu: "1"
    memory: 4Gi

Кофигурация сервиса:

-Xmx2G -Xms2G

UiServ

Ресурсы пода:

resources:
  limits:
    cpu: "1"
    memory: 1Gi
  requests:
    cpu: "1"
    memory: 1Gi

Кофигурация сервиса:

-Xmx256m -Xms256m

PostgresSQL

Ресурсы пода:

resources:
  limits:
    cpu: "2"
    memory: 2Gi
  requests:
    cpu: "2"
    memory: 2Gi

Кофигурация сервиса:

max_connections = 7000
max_prepared_transactions = 7000
shared_buffers = 250M
effective_cache_size = 1GB

work_mem = 4MB

max_worker_processes = 2
max_parallel_maintenance_workers = 2
max_parallel_workers_per_gather = 2
max_parallel_workers = 2

max_wal_size = 3GB
min_wal_size = 80MB

Другие сервисы имели рекомендуемые параметры по умолчанию.

Результаты

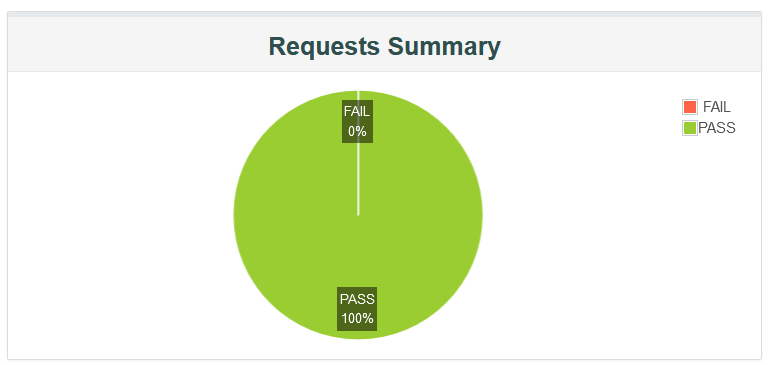

В ходе нагрузки было сгенерировано 20 447 914 запросов, из них 221 запрос (0.00 %) завершился с ошибками или превысил лимит времени выполнения.

Достигнутые показатели

В ходе нагрузки было сгенерировано 2 043 398 запросов, из них 1 запроса (0.00 %) завершилось с ошибками или превысило лимит времени выполнения.

• Среднее время отклика - 6.88 мс

• Медиана — 6 мс

• 90% всех запросов обрабатывались менее чем за 16 мс

• 95% всех запросов обрабатывались менее чем за 25 мс

• 99% всех запросов обрабатывались менее чем за 47 мс

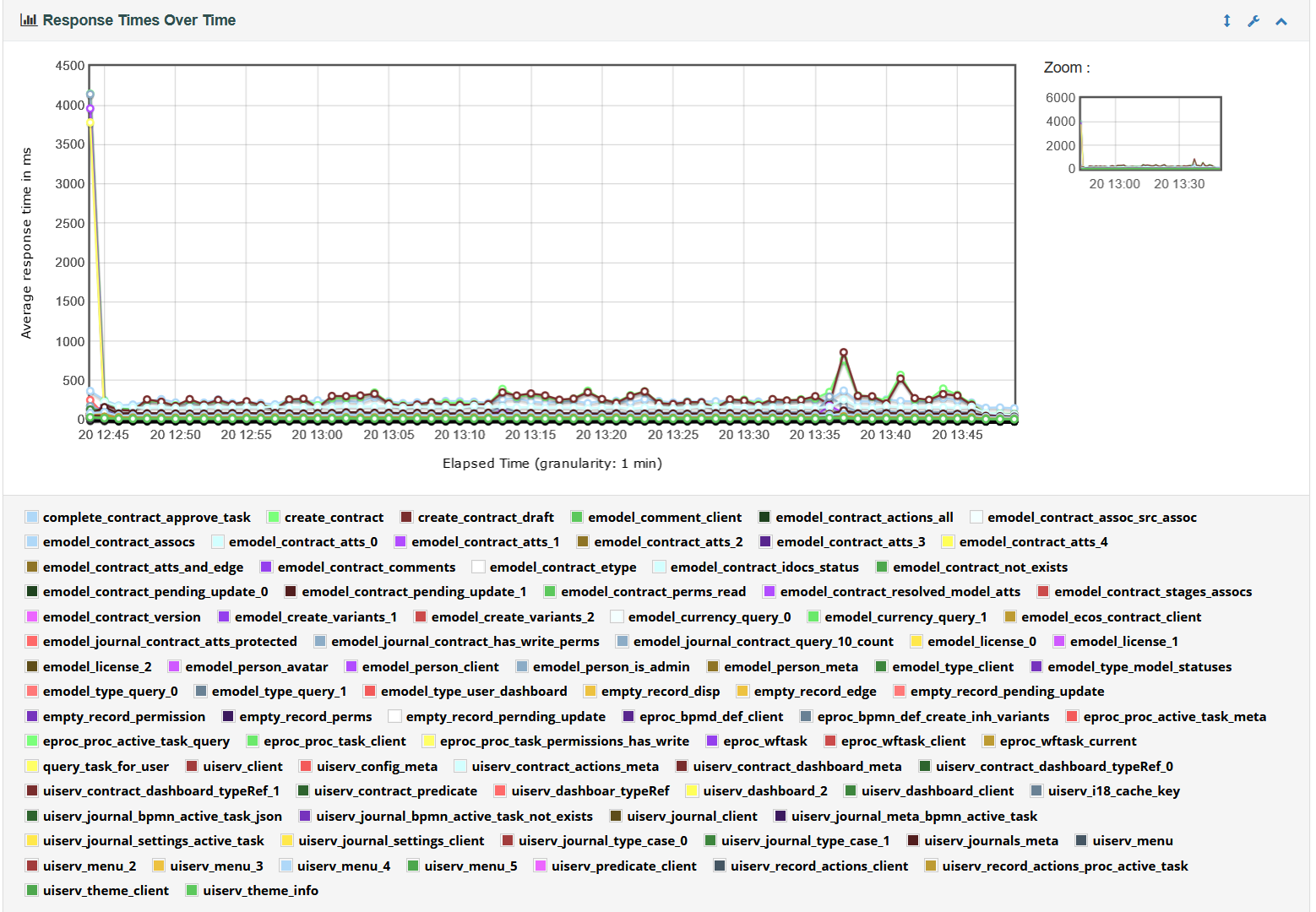

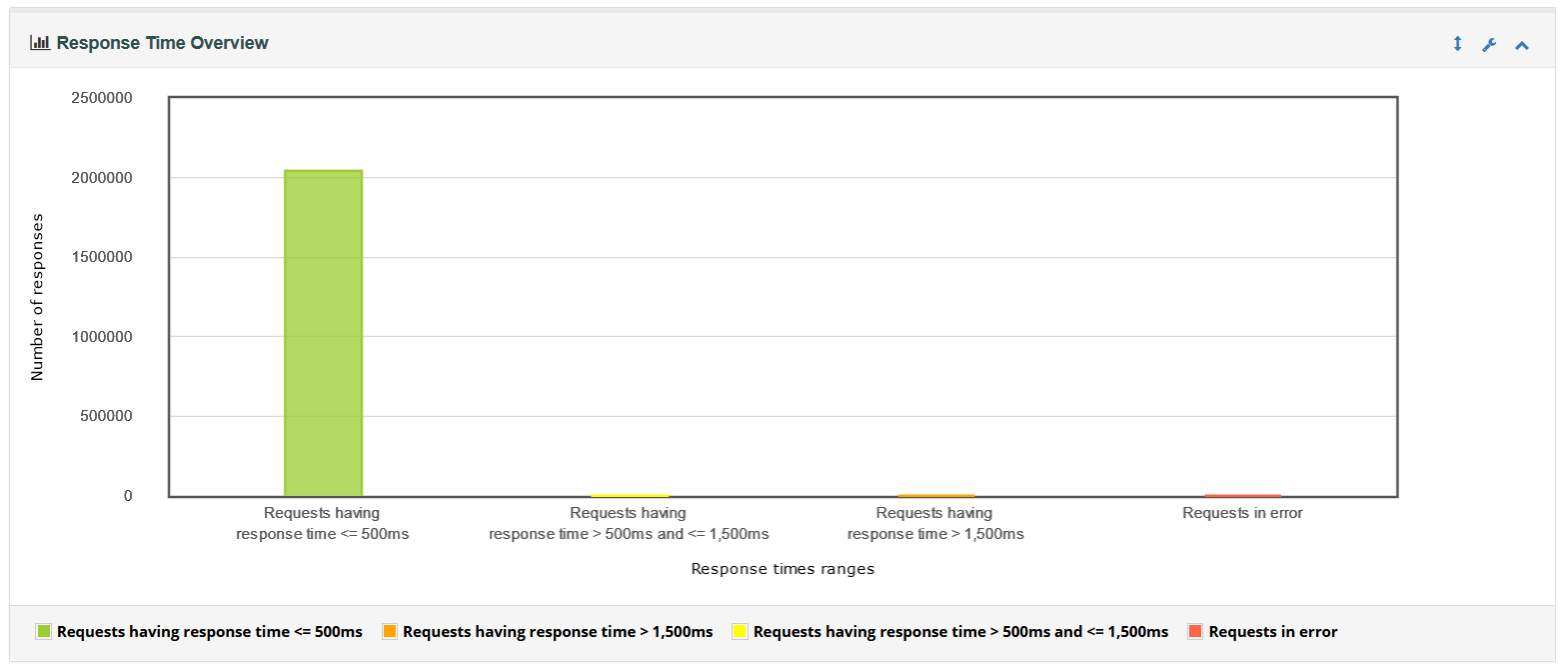

Время ответа / Время

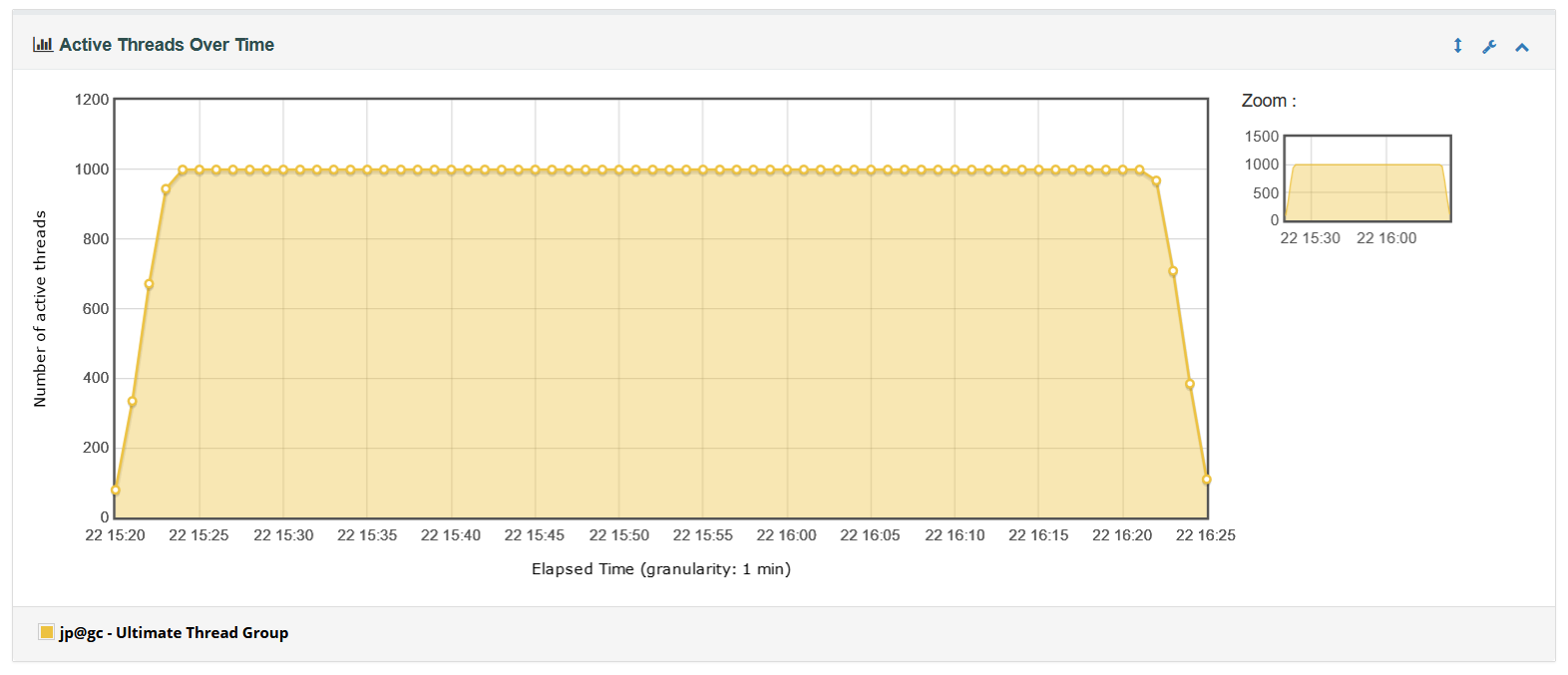

Активные потоки / Время

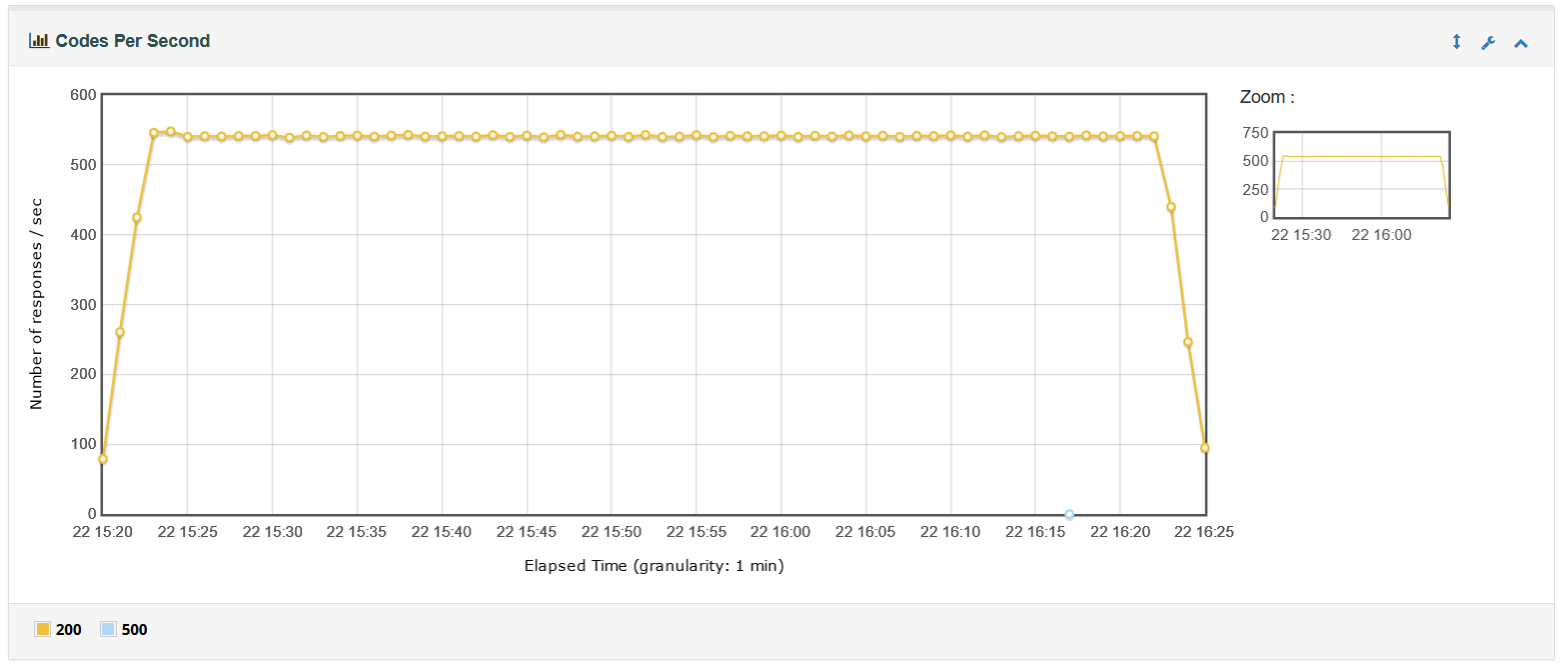

Запросов в секунду

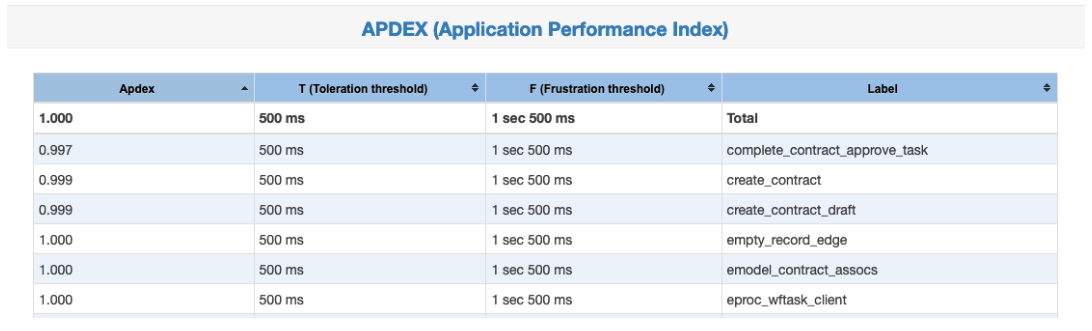

Самые высоконагруженные запросы:

Нагрузка сервисов в пике:

1. Model – 1,5 CPU (700 Mb RAM)

2. Postgresql – 1 CPU (1.7 Gb RAM)

3. UiServ – 0.8 CPU (850 Mb RAM)

4. Gateway – 1,3 CPU (750 Mb RAM)

5. Process – 0,5 CPU (2.8 Gb RAM)
