Пример создания дашборда, добавления и настройки виджета «Графическая статистика»

Общее описание виджета

Виджет Графическая статистика позволяет пользователям наглядно представлять и анализировать данные, повышая эффективность принятия решений и улучшая понимание текущего состояния бизнес-процессов.

Виджет поддерживает различные типы графиков: линейные, столбчатые, круговые.

Пользователи могут выбирать источник данных для графика, включая определенные атрибуты, колонки, связанные с кейсами и справочниками платформы ECOS.

Графики конфигурируемые - пользователи могут настраивать оси, масштабирование и т.д.

Добавление дашборда

Примечание

Функционал доступен для пользователей, состоящих в группе Администраторы ECOS (ECOS_ADMINISTRATORS).

Виджеты можно добавить на отдельный дашборд. Для этого перейдите в настройки меню:

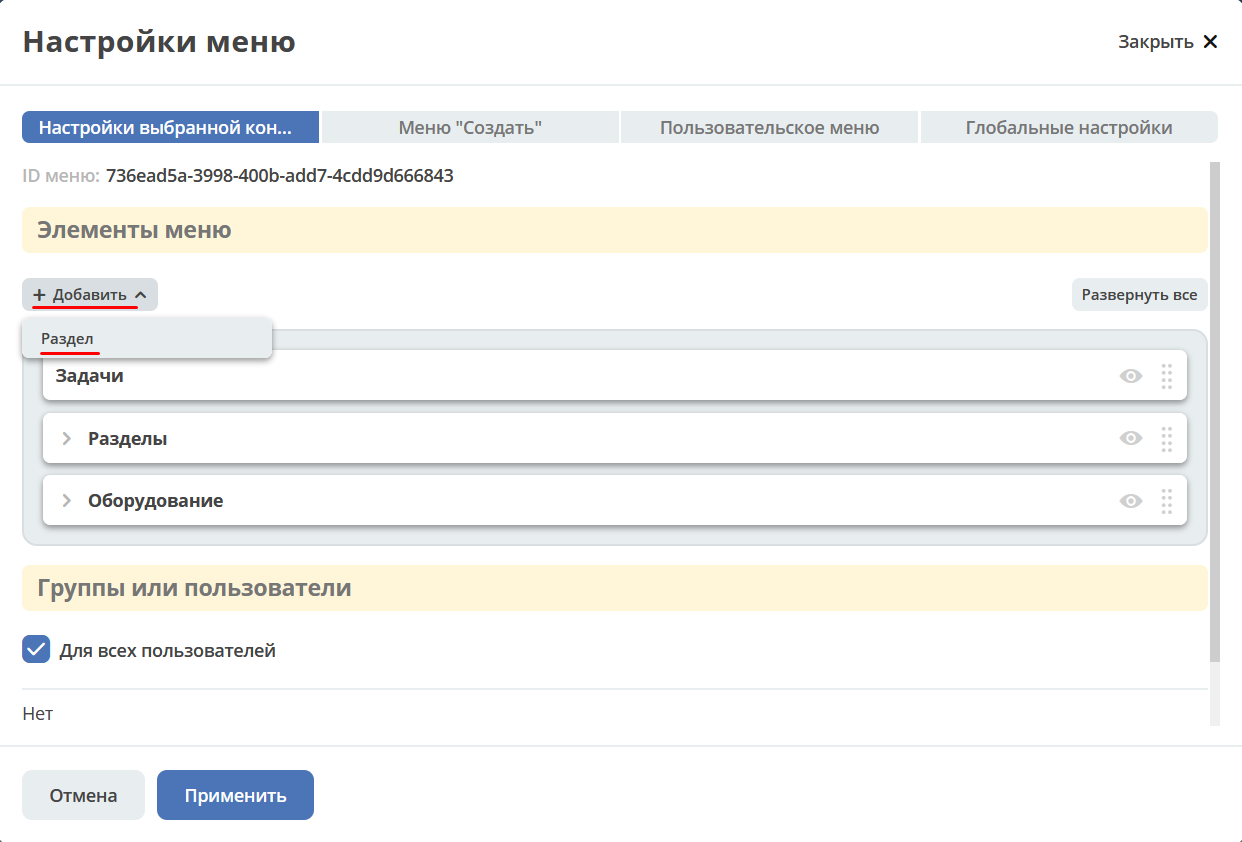

Добавьте новый раздел:

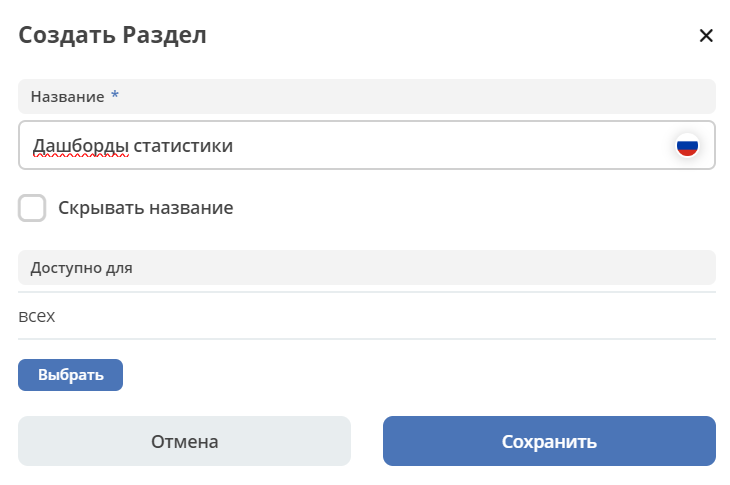

Укажите название и кому раздел доступен, сохраните:

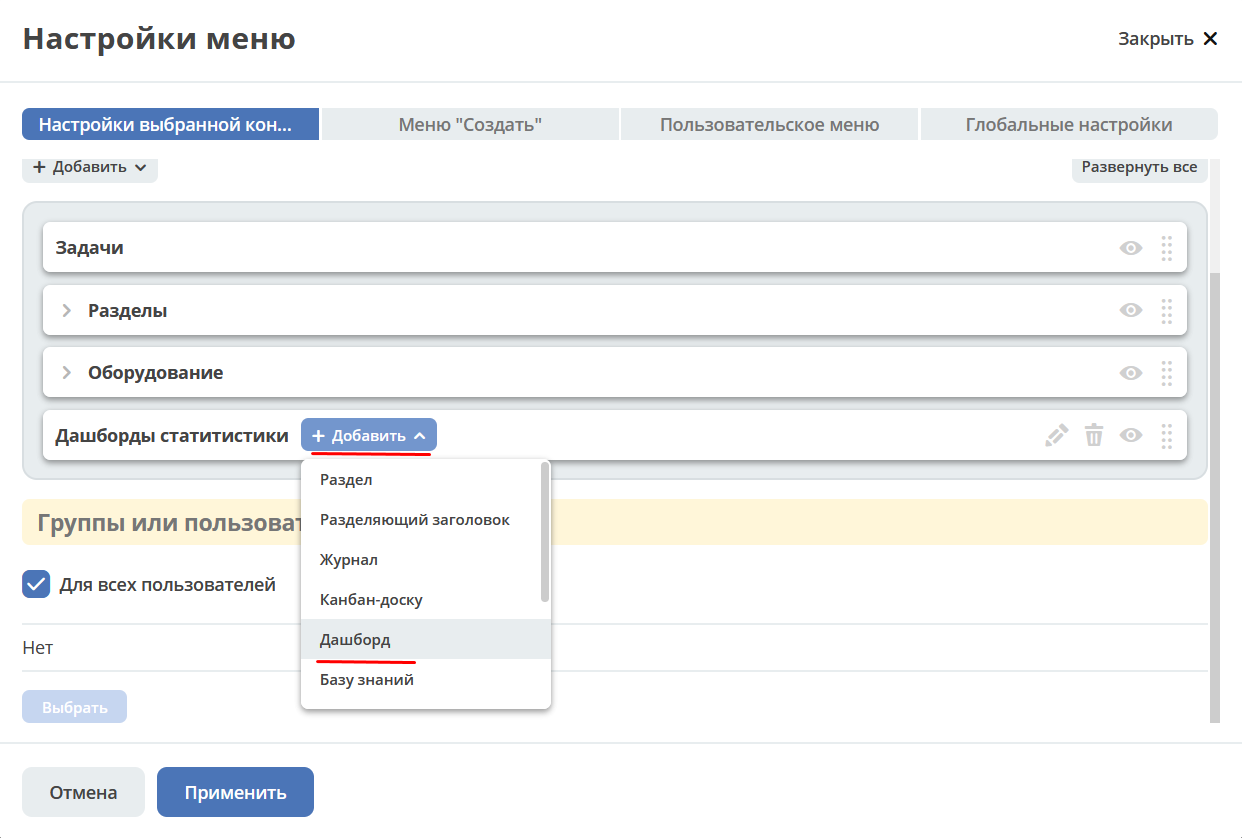

Далее добавьте в раздел дашборд:

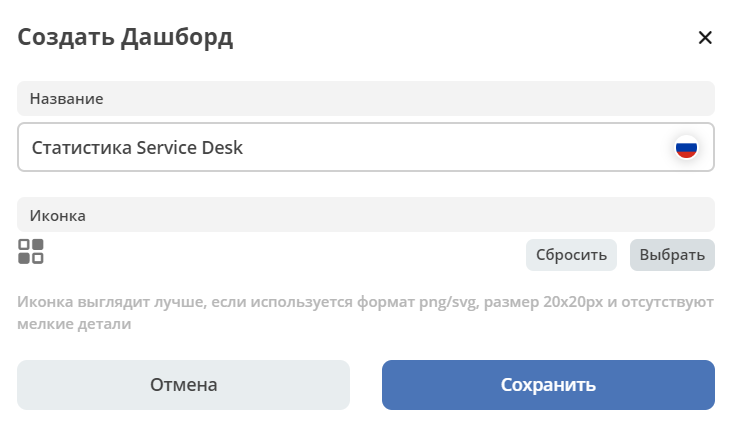

Укажите название, выберите иконку, сохраните:

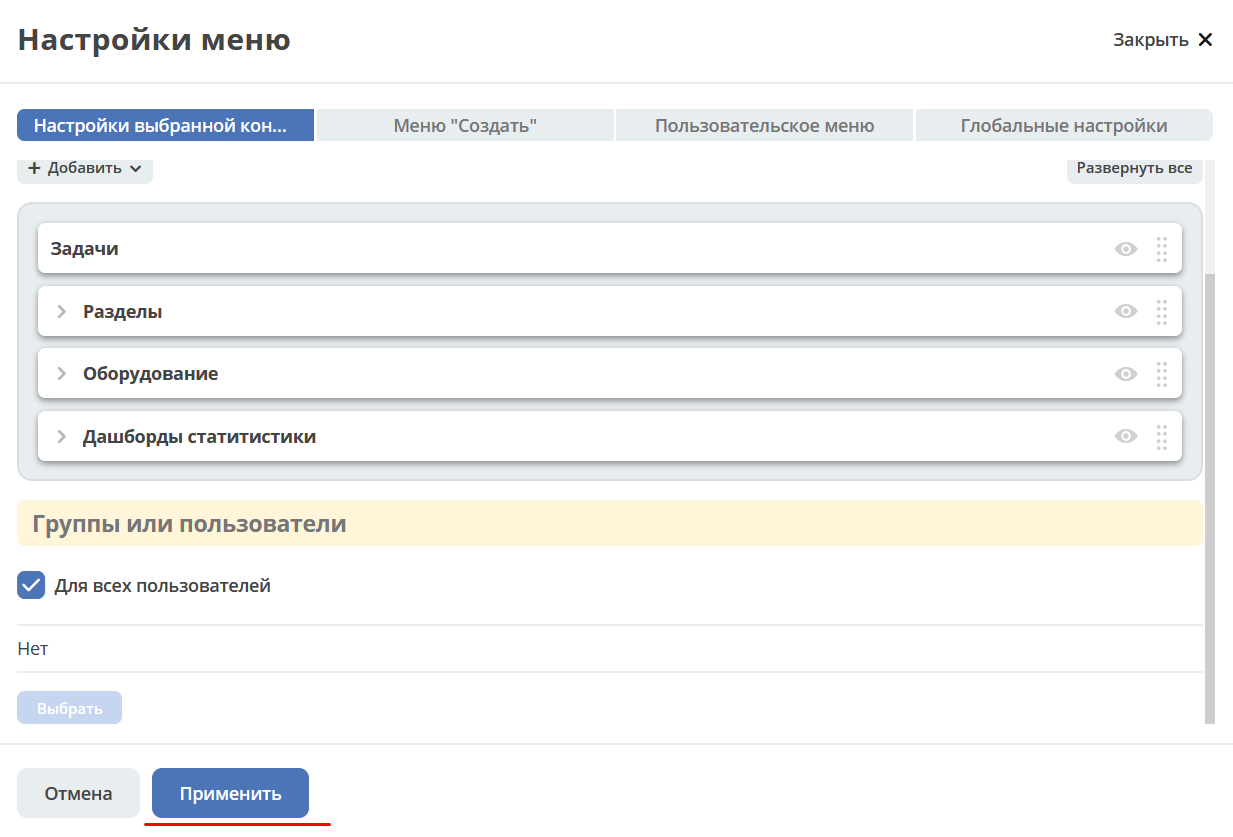

Сохраните настройки, нажав «Применить»:

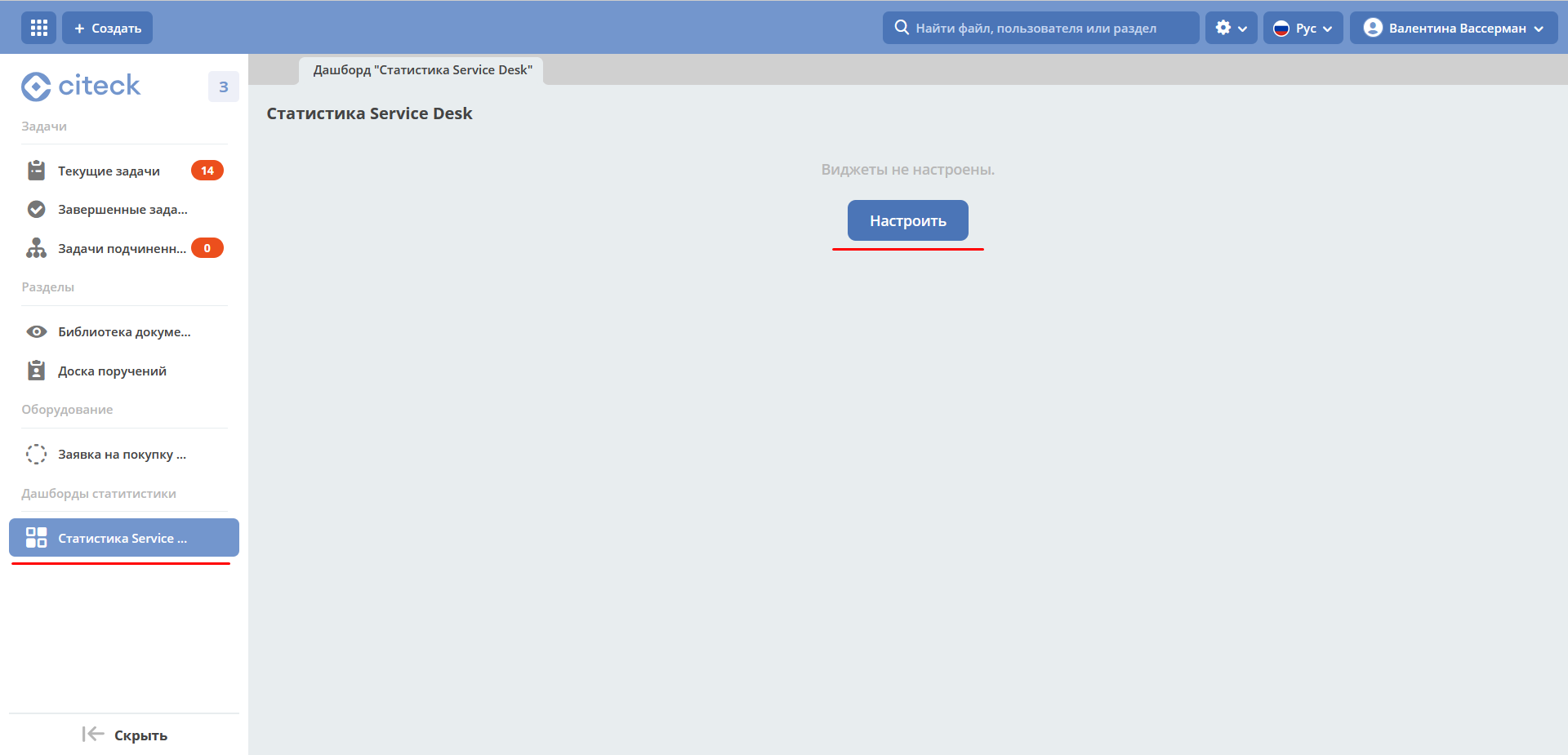

Перейдите из меню в созданный дашборд и нажмите «Настроить»:

Настройка дашборда

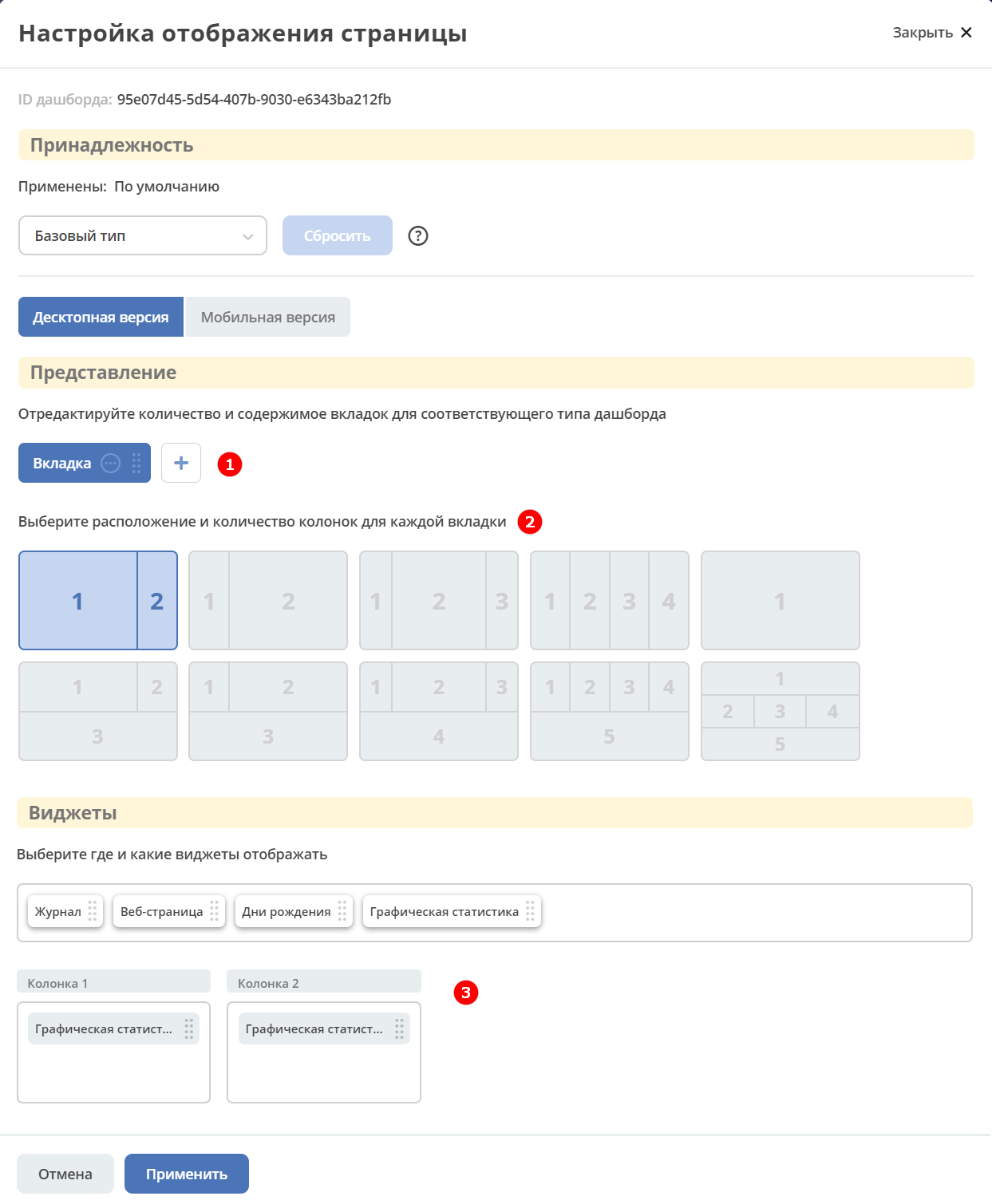

Укажите количество и содержимое вкладок (1), выберите расположение и количество колонок для каждой вкладки (2).

Созданные колонки заполните доступными виджетами – перетащите виджет «Графическая статистика» в необходимую колонку (3):

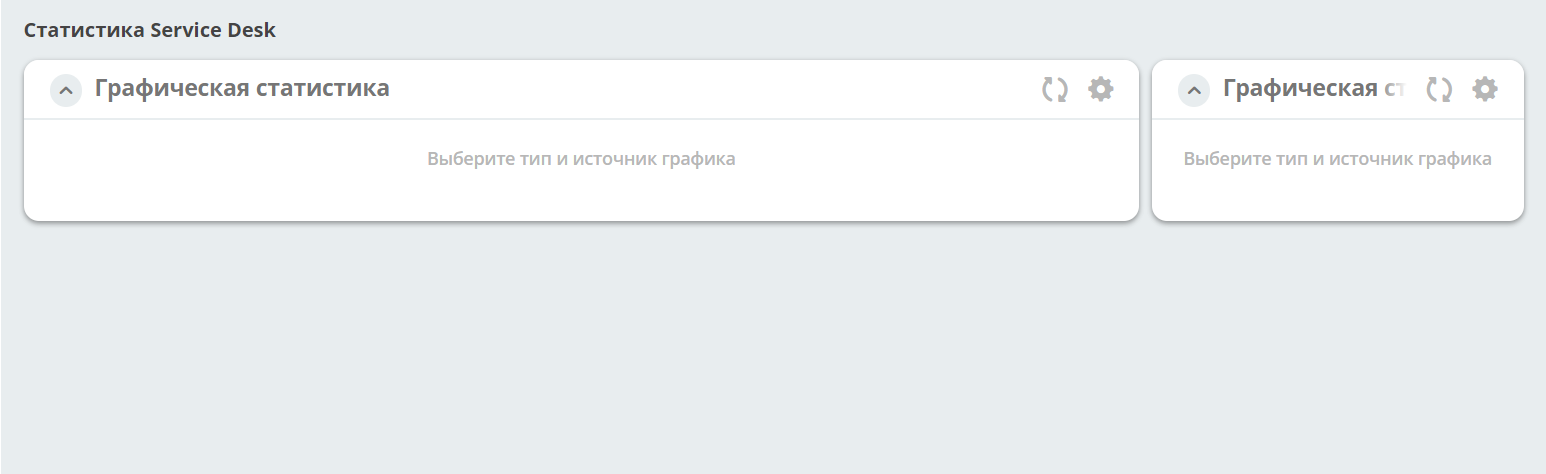

Нажмите «Применить» - откроется дашборд, в котором можно настроить каждый виджет:

Настройка виджета «Графическая статистика»

Для настройки виджета нажмите:

Настроим круговой график, чтобы в нем отражалось процентное соотношение статусов заявок.

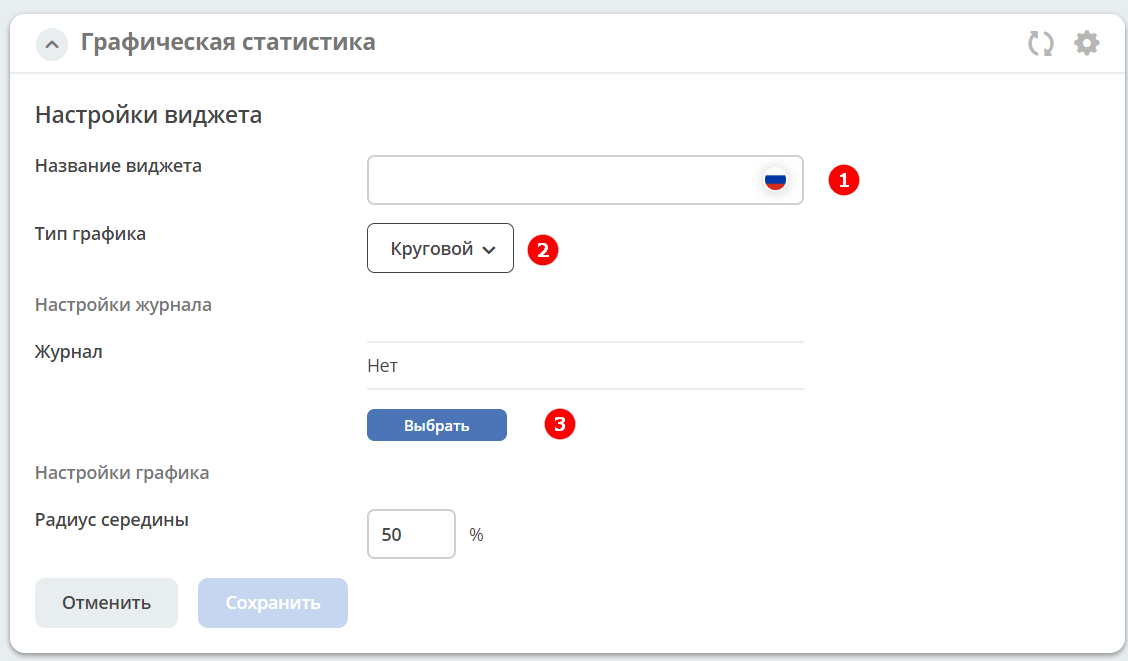

Укажите название виджета (1), выберите тип «Круговой» (2).

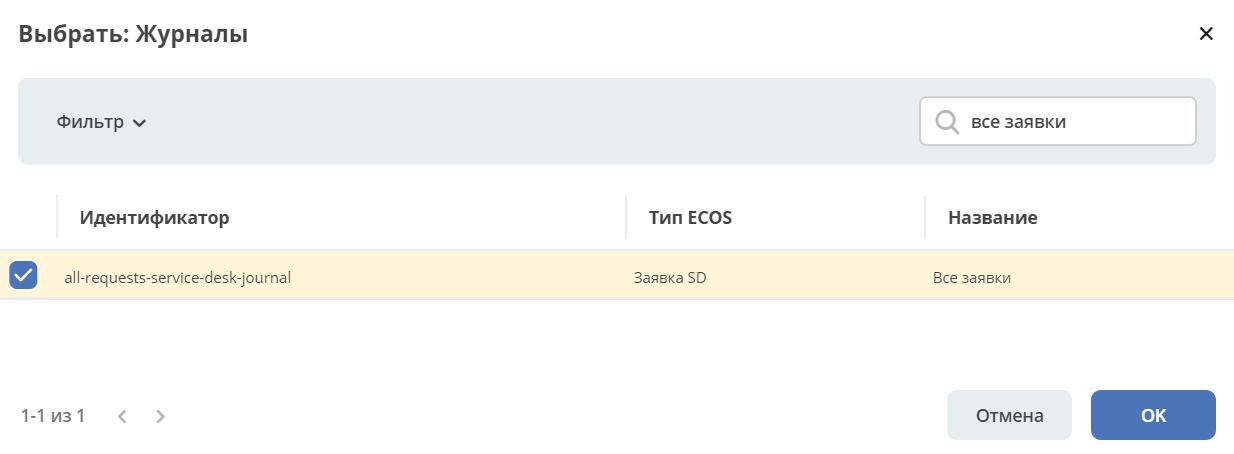

Далее выберите журнал (3), по данным которого необходимо построить график.

Примечание

В выбранном журнале должны быть заранее настроены колонки для группировки. Данное действие доступно для администратора. См. подробно о виджете

../_images/143.png

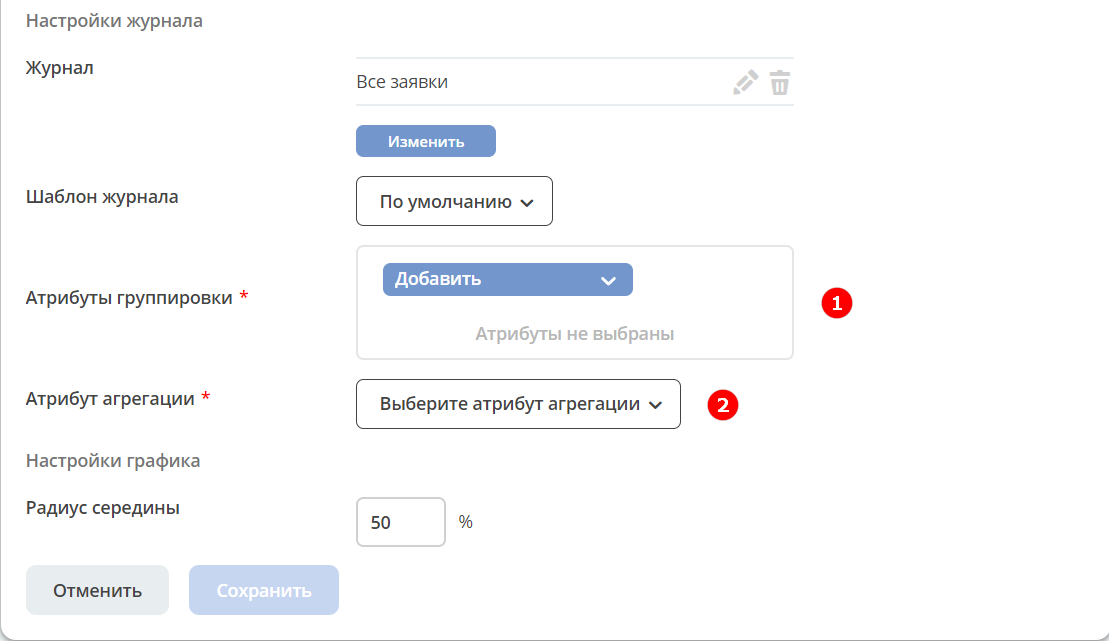

И далее становятся доступны настройки группировки и агрегации:

../_images/153.png

Группировка - операция объединения данных в группы таким образом, чтобы у элементов в каждой группе был общий атрибут.

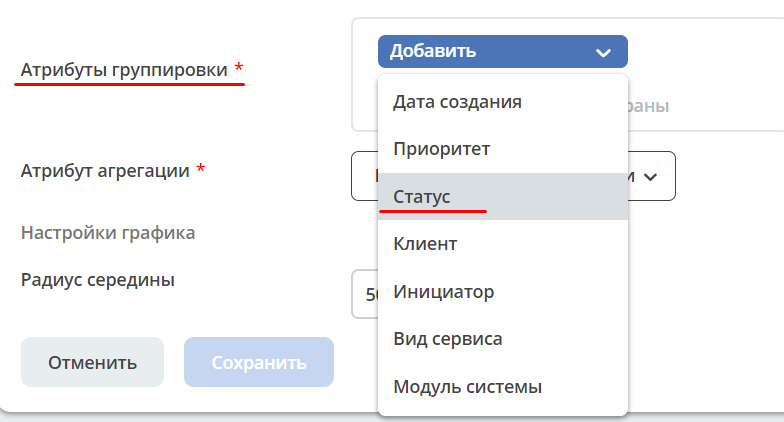

Выберите атрибут для группировки:

Примечание

В списке представлены атрибуты, у которых в настройках разрешена группировка.

Атрибут агрегации – атрибут, по которому необходимо возвращать сводные данные.

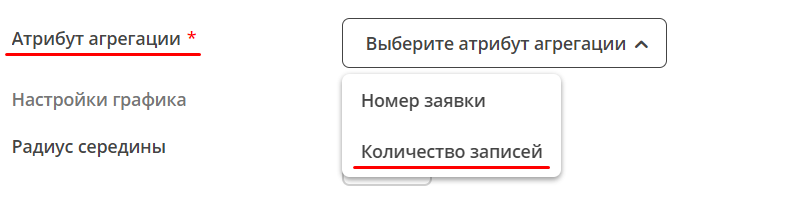

Выберите атрибут для агрегации из списка:

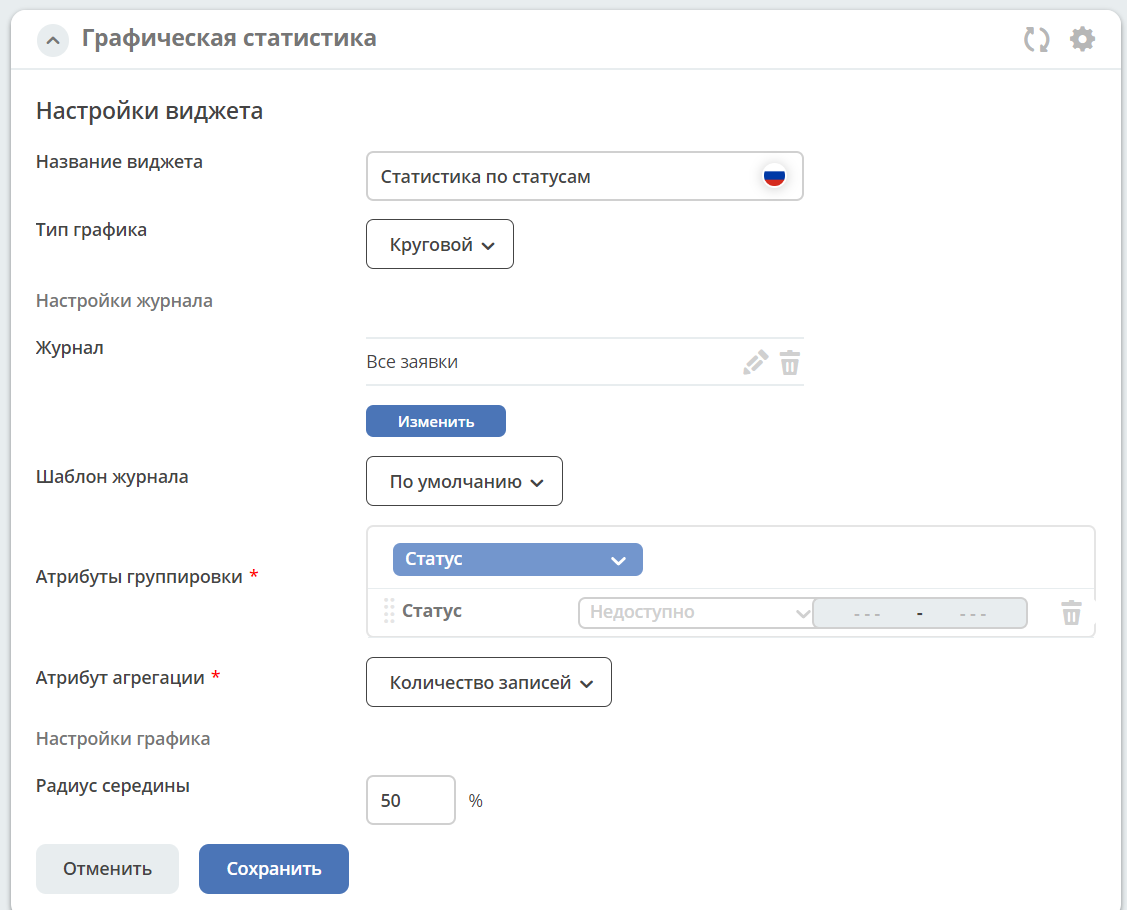

Основные настройки графика завершены. Вы можете изменить радиус центрального круга, в процентах от радиуса основного или оставить по умолчанию 50 %.

Нажмите «Сохранить»:

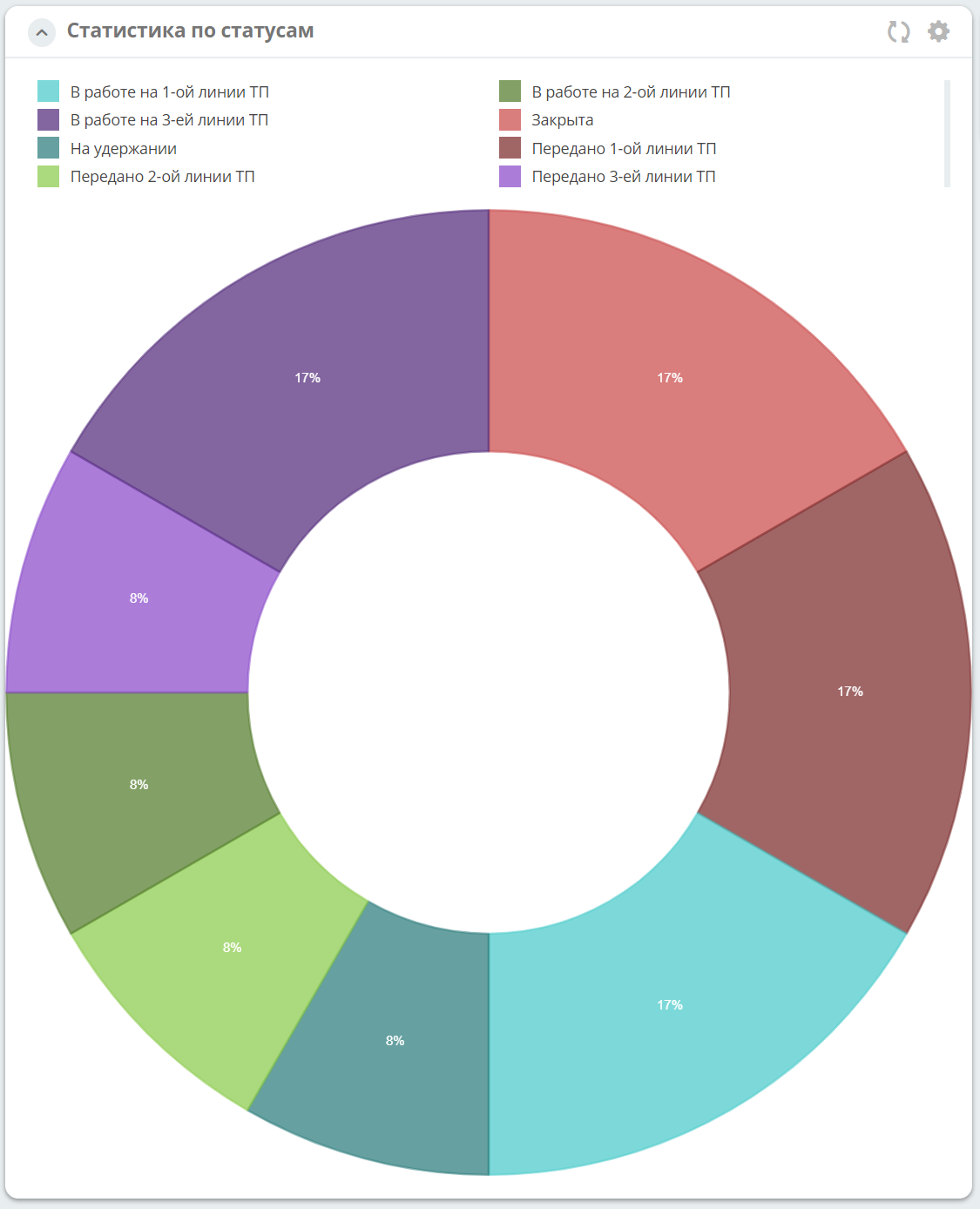

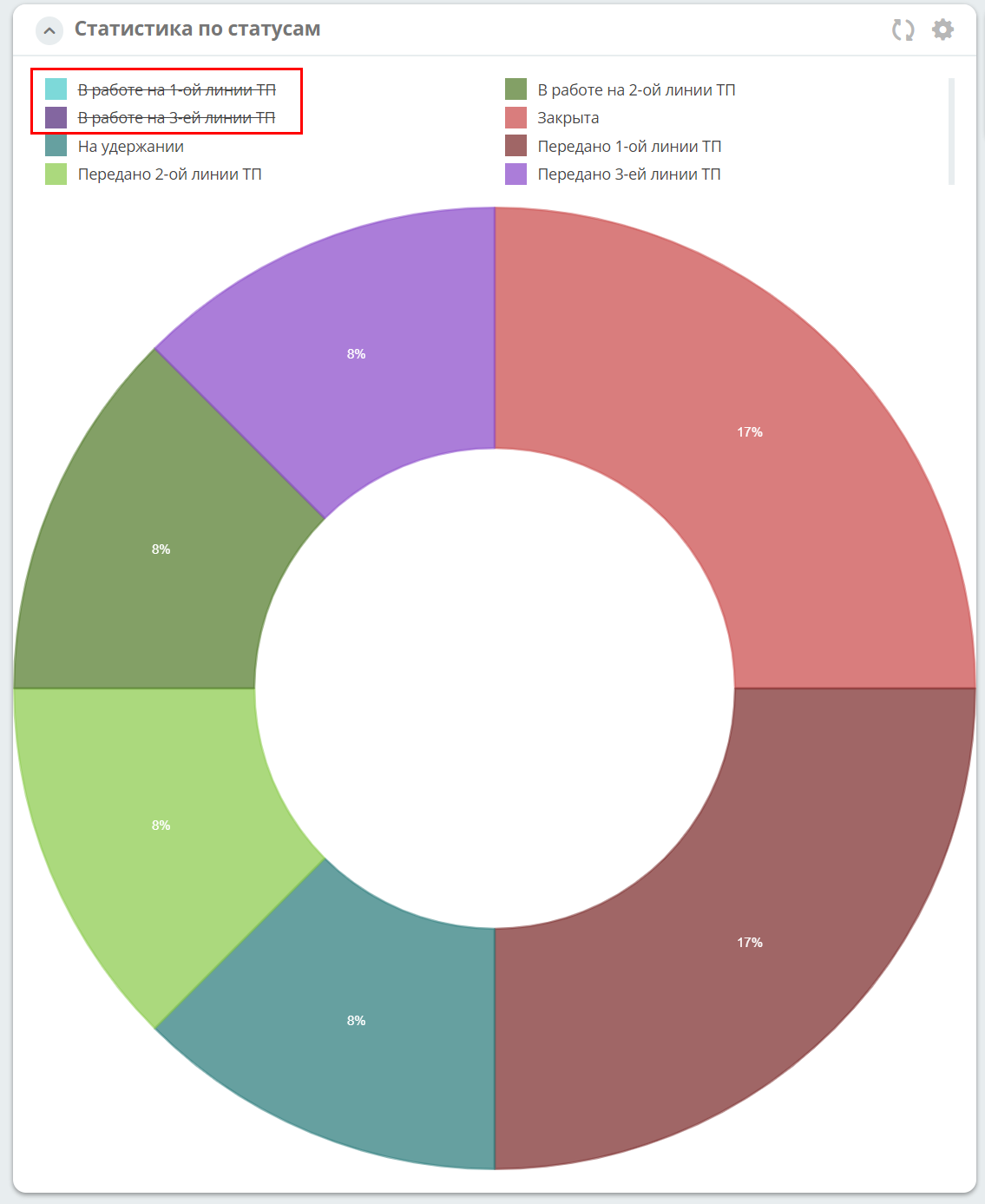

По нажатию на пункт легенды данные пункта легенды убираются из представления графика:

О других типах графиков смотрите в статье Виджет «Графическая статистика»
