Конструктор DMN

Конструктор DMN — графический редактор для моделирования решений в нотации DMN 1.3. Он позволяет создавать схемы принятия решений, настраивать таблицы решений, определять входные и выходные данные, а также публиковать модели решений в движок для исполнения.

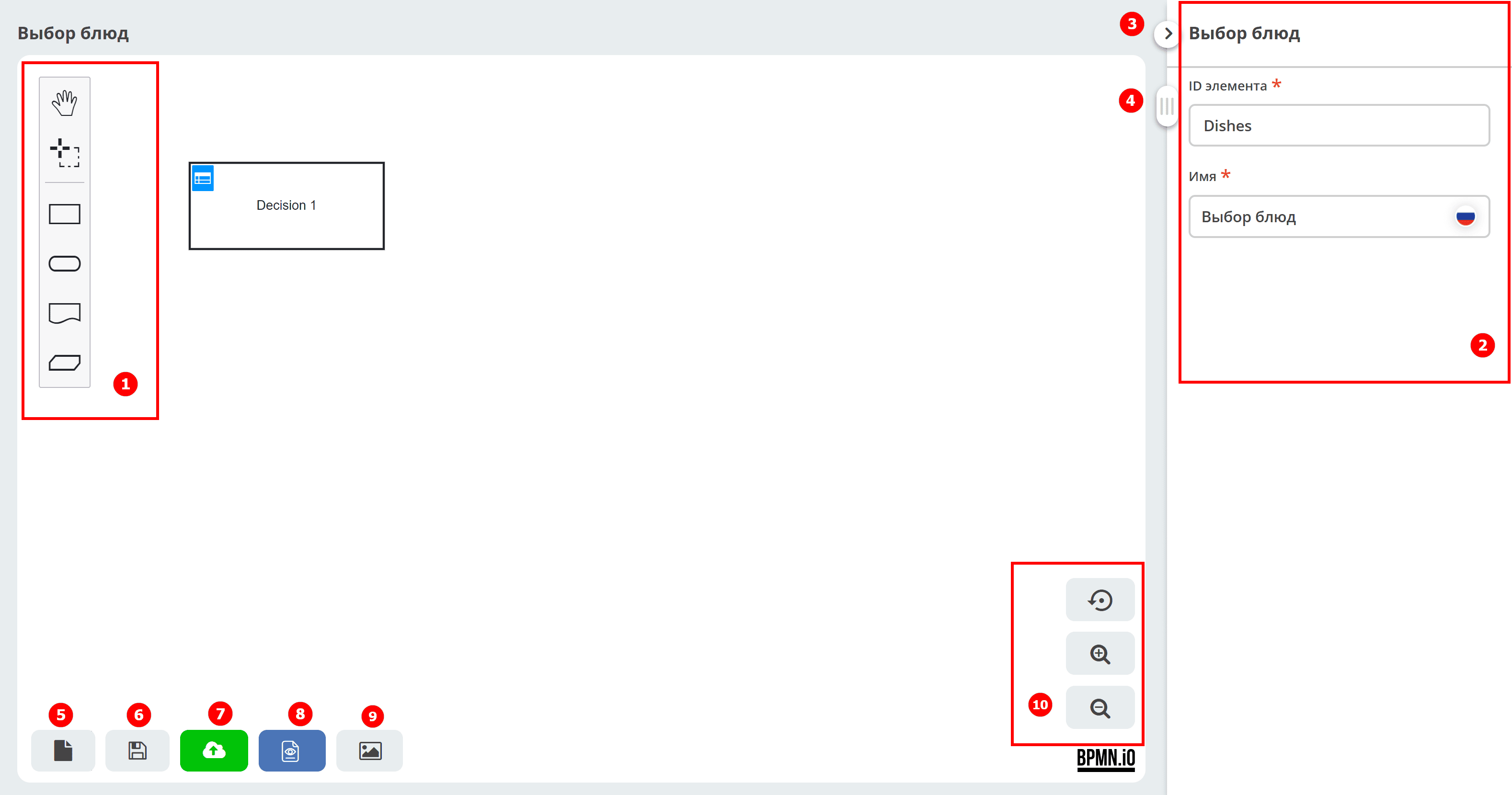

Элементы конструктора

1. Панель элементов

2. Панель свойств элемента — задаются свойства либо самой схемы, либо выделенного элемента.

3. Свернуть панель свойств элемента

4. Ползунок для перемещения рабочего пространства

5. Сохранить черновик процесса

6. Сохранить процесс

7. Сохранить и опубликовать процесс в движок

8. Посмотреть данные процесса в XML

9. Сохранить процесс в виде изображения в формате SVG

10. Кнопки работы с масштабом

Состав панели элементов

	Activate the hand tool – используется для перемещения схемы вверх-вниз, вправо-влево, удерживая ее левой кнопкой мыши.
	Activate the lasso tool – используется для выделения области схемы — позволяет выделить несколько элементов схемы, удерживая левую кнопку мыши. Выделяются все элементы, попавшие в выделяемую область.

Элементы DMN

	Решение – узел, в котором один или несколько входных элементов определяют выход на основе бизнес-логики принятия решения, определённой в виде выражения или таблицы.
	Входные данные – информация, используемая в узле принятия решений или модели бизнес-знания. Входные данные обычно включают в себя концепции или объекты бизнес-уровня, относящиеся к бизнесу. Например, данные соискателя кредита из заявки клиента.
	Источник знаний – внешние сущности, документы, комитеты или политики, которые регулируют модель принятия решений или бизнес-знаний. Источники знаний – ссылки на факторы реального мира, а не исполняемые бизнес-правила. Например, заявка на кредит.
	Модель бизнес-знания – повторно используемая функция с одним или несколькими элементами принятия решений. Решения, которые имеют одинаковую логику, но зависят от разных вспомогательных входных данных или решений, используют модели бизнес-знания, чтобы определить, какой процедуре следовать.

См. подробно Компоненты Citeck DMN

Вы создаёте схему DMN, выбирая на панели элементов нужные элементы, и соединяете их потоками управления. Выделив любой элемент схемы, справа от него появляется панель кнопок.

На панели рядом с элементом расположены следующие кнопки:

	Создать следующий элемент схемы, связанный с выделенным потоком управления
	Добавить текст аннотации к элементу
	Связать элемент с любым другим на схеме
	Изменить тип элемента Нажать для изменения типа элемента и далее выбрать соответствующий тип.
	Удалить элемент
