Виджет «Графическая статистика»

Примечание

Доступно только в enterprise версии.

Ключ charts

Виджет позволяет пользователям наглядно представлять и анализировать данные, повышая эффективность принятия решений и улучшая понимание текущего состояния бизнес-процессов.

При разработке использована библиотека Chart.js

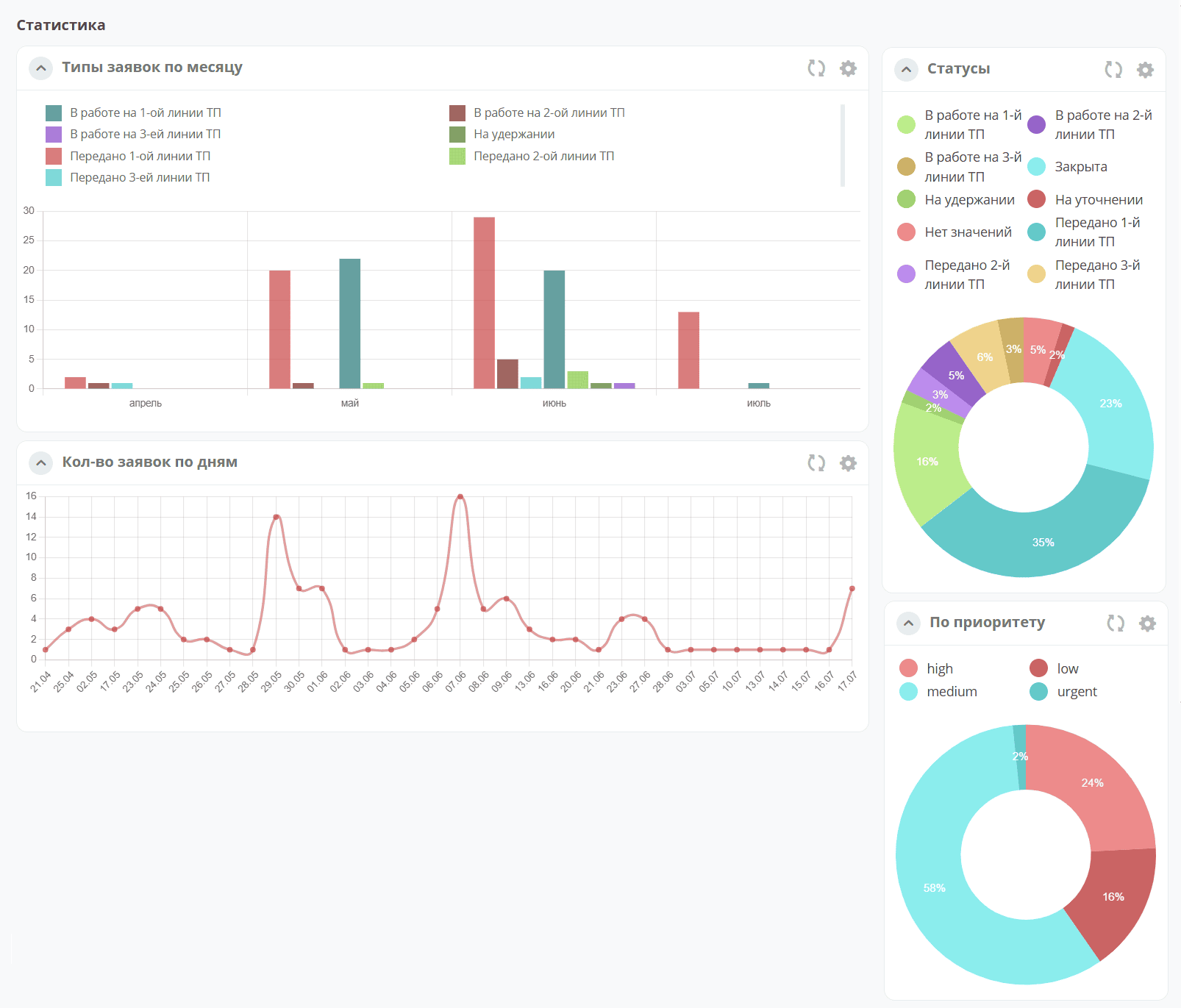

Виджет поддерживает различные типы графиков: линейные, столбчатые, круговые, воронки. Пользователи могут выбирать источник данных для графика, включая определенные атрибуты, колонки, связанные с кейсами и справочниками платформы Citeck.

Графики конфигурируемые - пользователи могут настраивать оси, масштабирование и т.д.

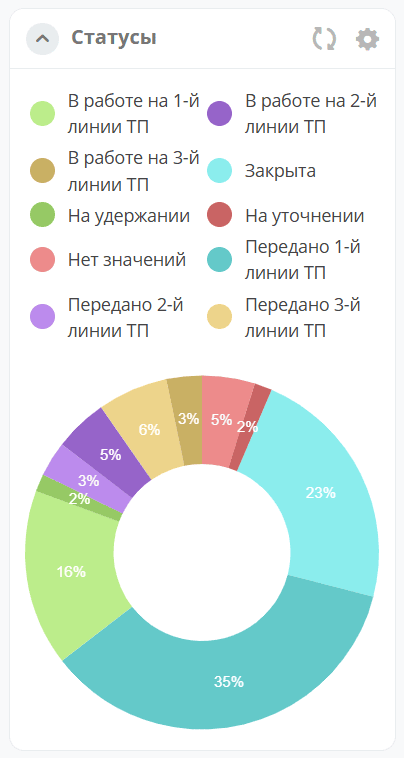

Для столбчатого, линейного, кругового тира по нажатию на пункт легенды данные пункта легенды убираются из представления графика:

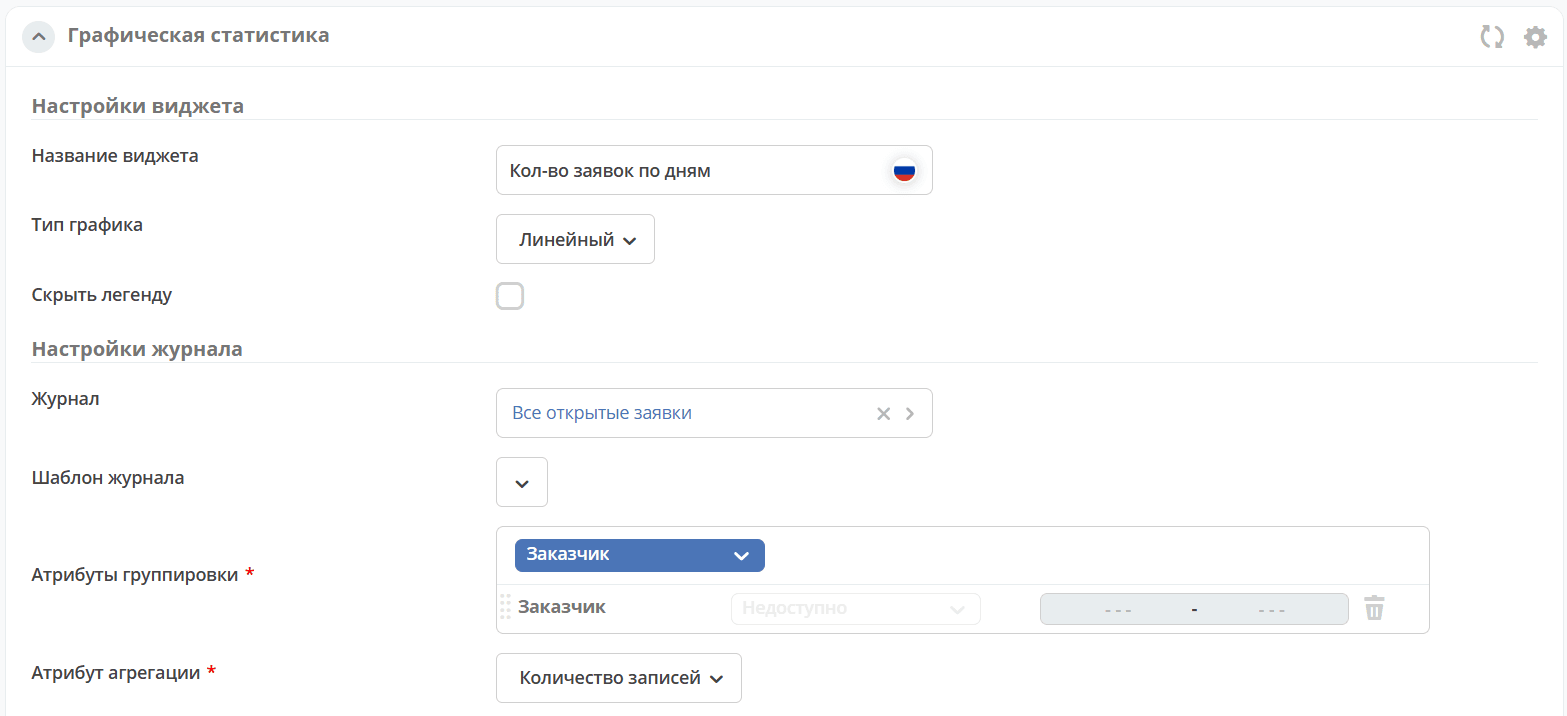

Общая конфигурация

Для всех типов графиков:

Название виджета	Укажите наименование представления.
Тип графика	Выберите тип из списка: - Столбчатый - Круговой - Линейный - Воронка
Настройки журнала

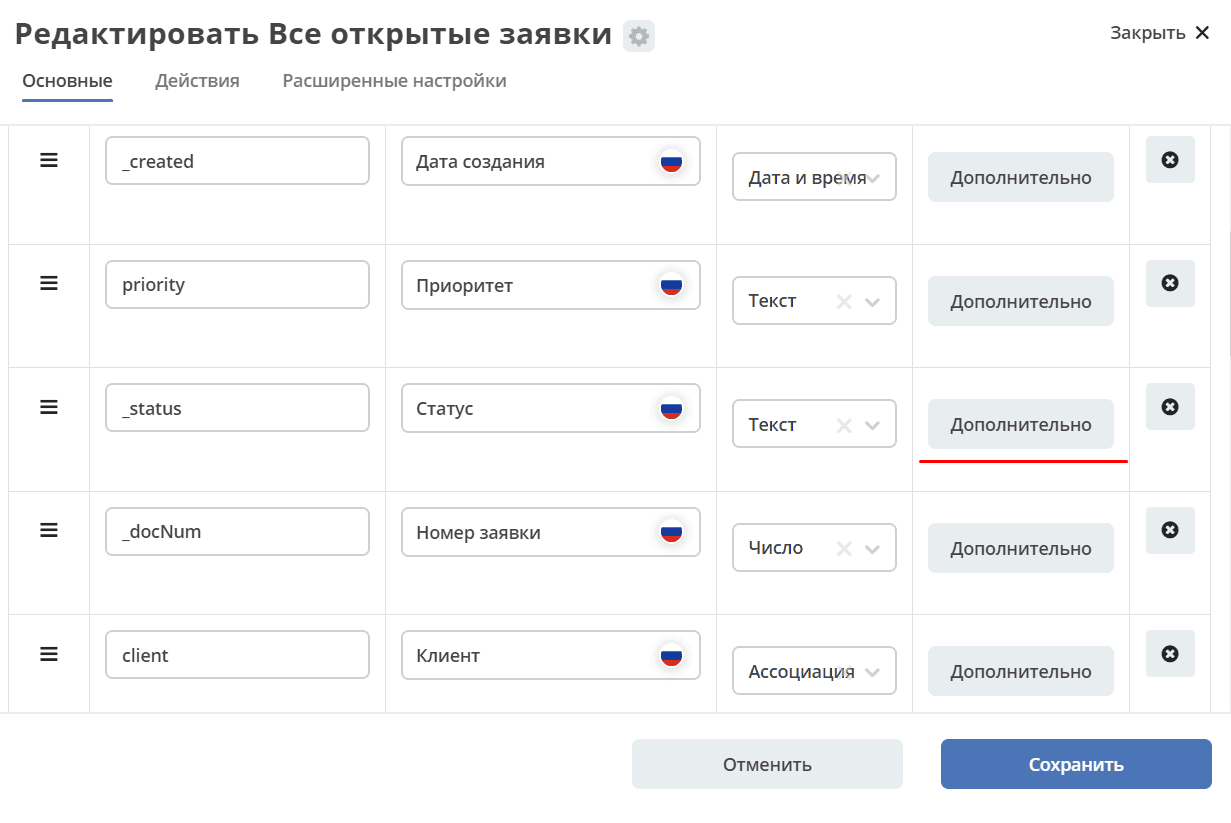

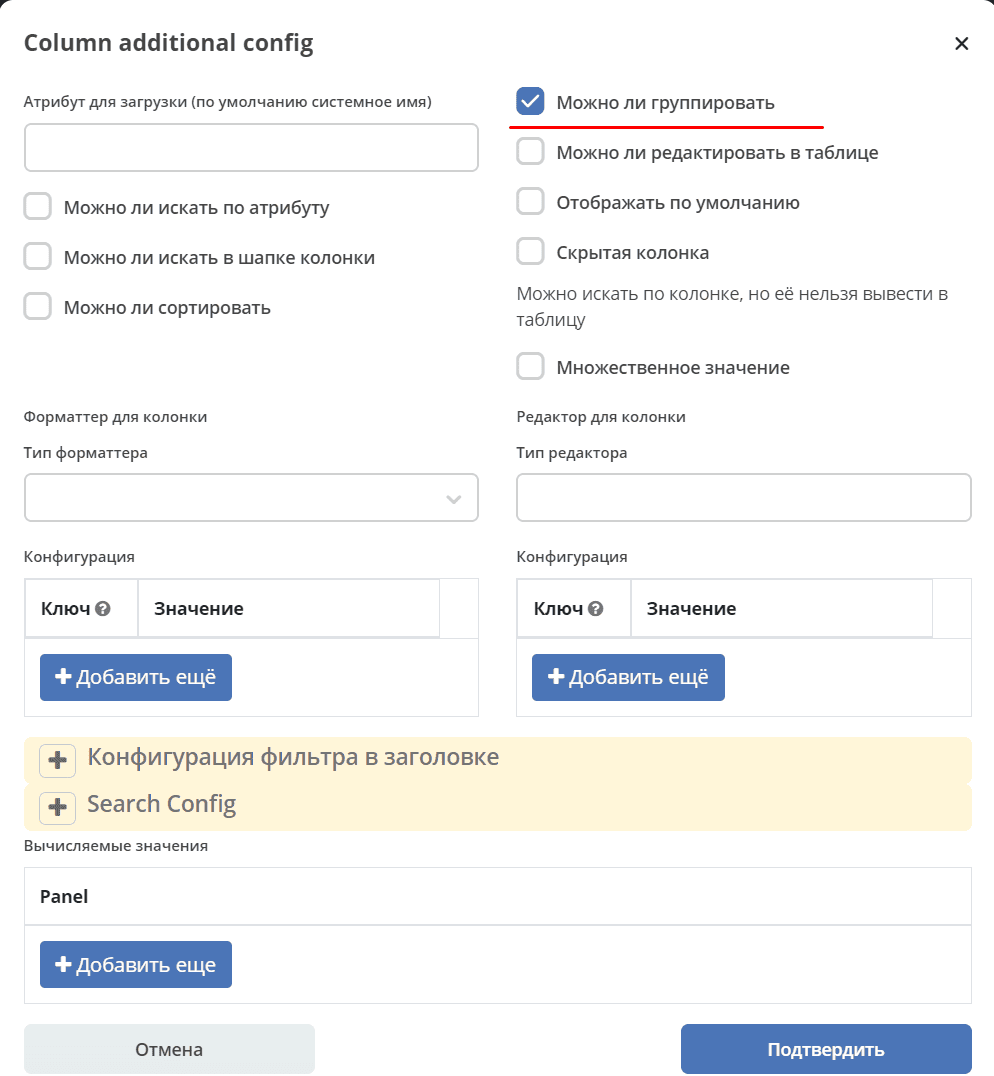

Журнал	Выберите журнал, по данным которого необходимо построить график. В выбранном журнале должны быть заранее настроены колонки для группировки. Действие доступно для администратора. Для разрешения группировки перейдите в журнале к необходимому столбцу, нажмите Дополнительно: Выставите чекбокс Можно ли группировать:
Шаблон журнала	Выберите шаблон журнала.
Атрибуты группировки	Группировка - операция объединения данных в группы таким образом, чтобы у элементов в каждой группе был общий атрибут. Нажмите «Добавить» и выберите из списка атрибуты, по которым производить группировку данных. В списке представлены атрибуты, у которых в настройках разрешена группировка.
Атрибут агрегации	Выберите атрибут из представленых в списке, по которому возвращать сводные данные.

Столбчатый

Столбчатый график — диаграмма, представленная прямоугольными зонами (столбцами), высоты или длины которых пропорциональны величинам, которые они отображают.

Настройка:

Минимальное вертикальное значение	Минимальное значение, отображаемое на вертикальной шкале
Максимальное вертикальное значение	Максимальное значение, отображаемое на вертикальной шкале
Соотношение сторон x/y	Дробное. Масштабирования оси - отношение единицы X к единице Y. По умолчанию 2.

С помощью параметра Соотношение сторон x/y и подбора пропорций график можно выровнять по высоте. Примеры различных величин соотношений сторон:

2:
4:

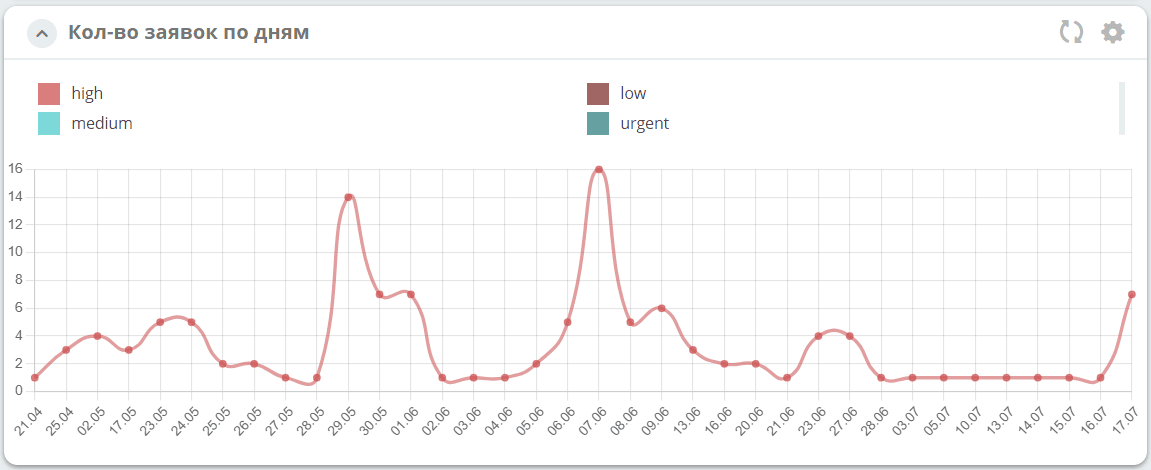

Линейный

Линейный график позволяет размещать данные в виде точек на линии. Используется для того, чтобы отразить изменение показателей с течением времени, или же для сравнения двух наборов данных.

Настройка:

Минимальное вертикальное значение	Минимальное значение, отображаемое на вертикальной шкале
Максимальное вертикальное значение	Максимальное значение, отображаемое на вертикальной шкале
Соотношение сторон x/y	Дробное. Масштабирования оси - отношение единицы X к единице Y. По умолчанию 2.
Растяжение	Уровень плавности линии графика. По умолчанию 0.

Круговой

Круговой график представляет данные в виде круга, разделенного на сектора. Каждый сектор — категория данных, которая составляет долю от общей суммы.

Настройка:

Радиус середины

Радиус центрального круга, в процентах от радиуса основного. По умолчанию 50 %.

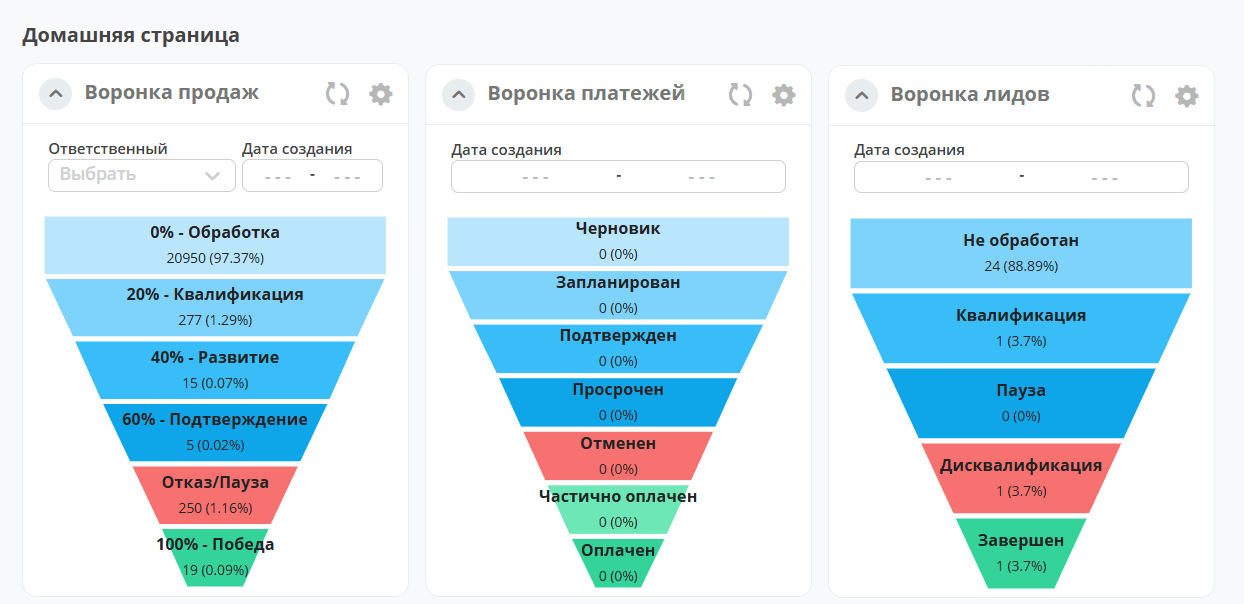

Воронка

Воронка используется для визуализации последовательных этапов процесса, где количество элементов уменьшается на каждом шаге. На каждом уровне указывается количество элементов и процент от общего количества.

При клике на любой из уровней графика открывается журнал со списком элементов, относящихся к признаку группировки.

Настройка:

Стадии воронки

Выбор стадий и цветов отображения на воронке.

Для воронки доступны:

Выбор ответственного с функцией поиска:

Выбор периода дат:
