Виджет «Статистика процесса»

Примечание

Доступно только в enterprise версии.

Просмотр данных виджета доступен пользователям с правом «Просмотр отчетности».

Ключ process-statistics

Виджет визуализирует статистику по бизнес-процессу с отображением тепловой карты (heatmap).

Тепловая карта (heat map) — инструмент, который визуализирует данные при помощи разных цветов. Данные отображаются в виде цветных пятен.

Возможные режимы представления

У виджета возможны 3 представления:

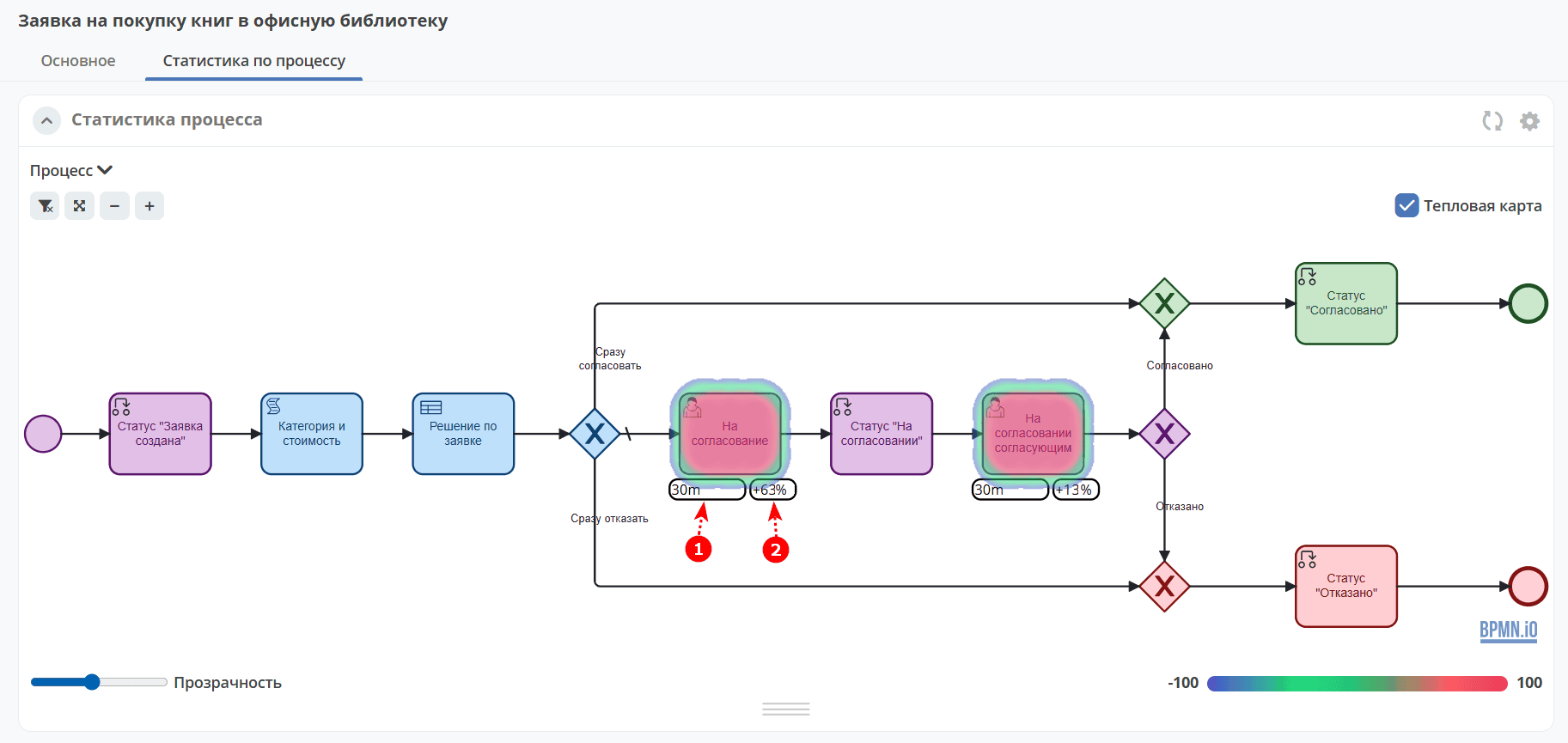

  • Режим KPI:

Отображается бизнес-процесс, целевые значения KPI (1), отклонения значения KPI от целевого значения (2):

См. подробно о KPI

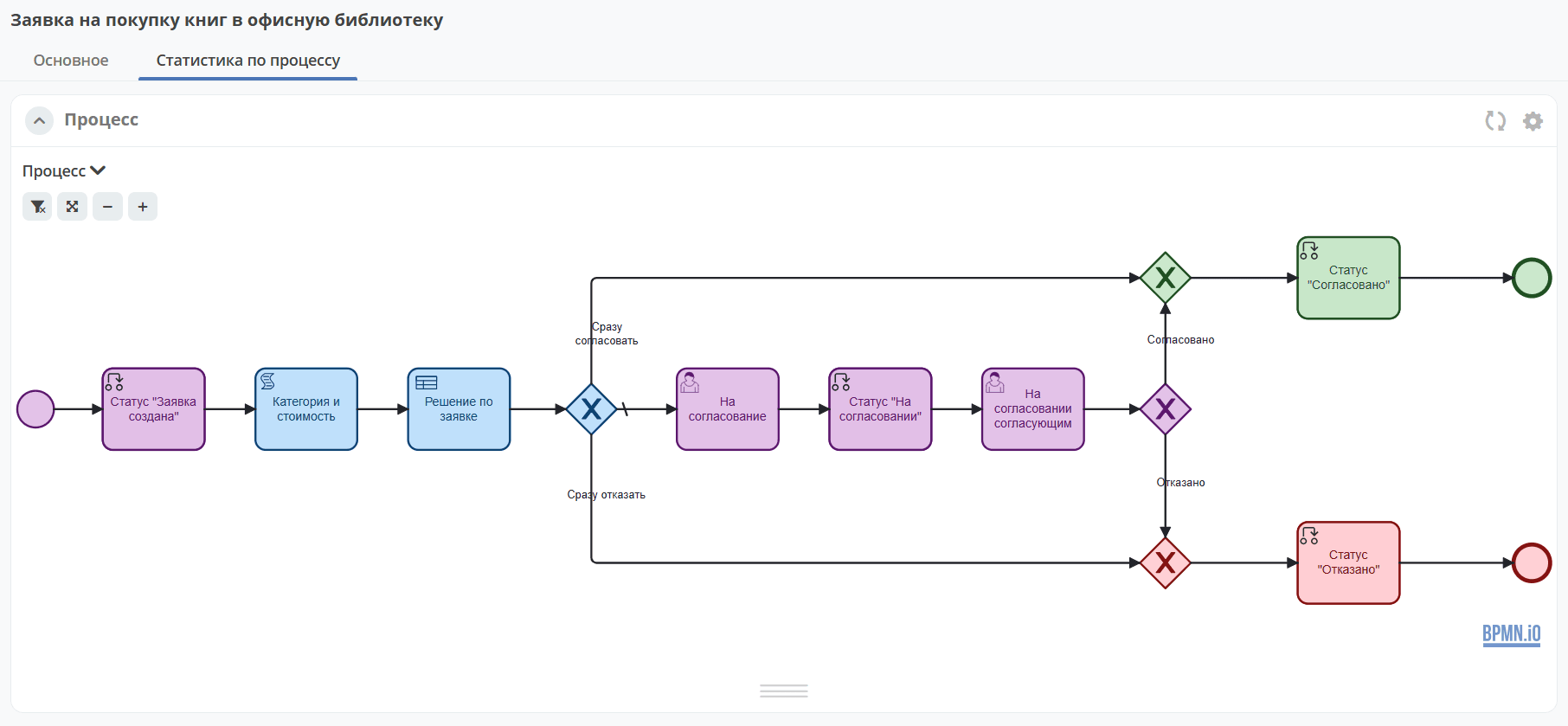

  • Упрощенный режим:

Отображается только бизнес-процесс.

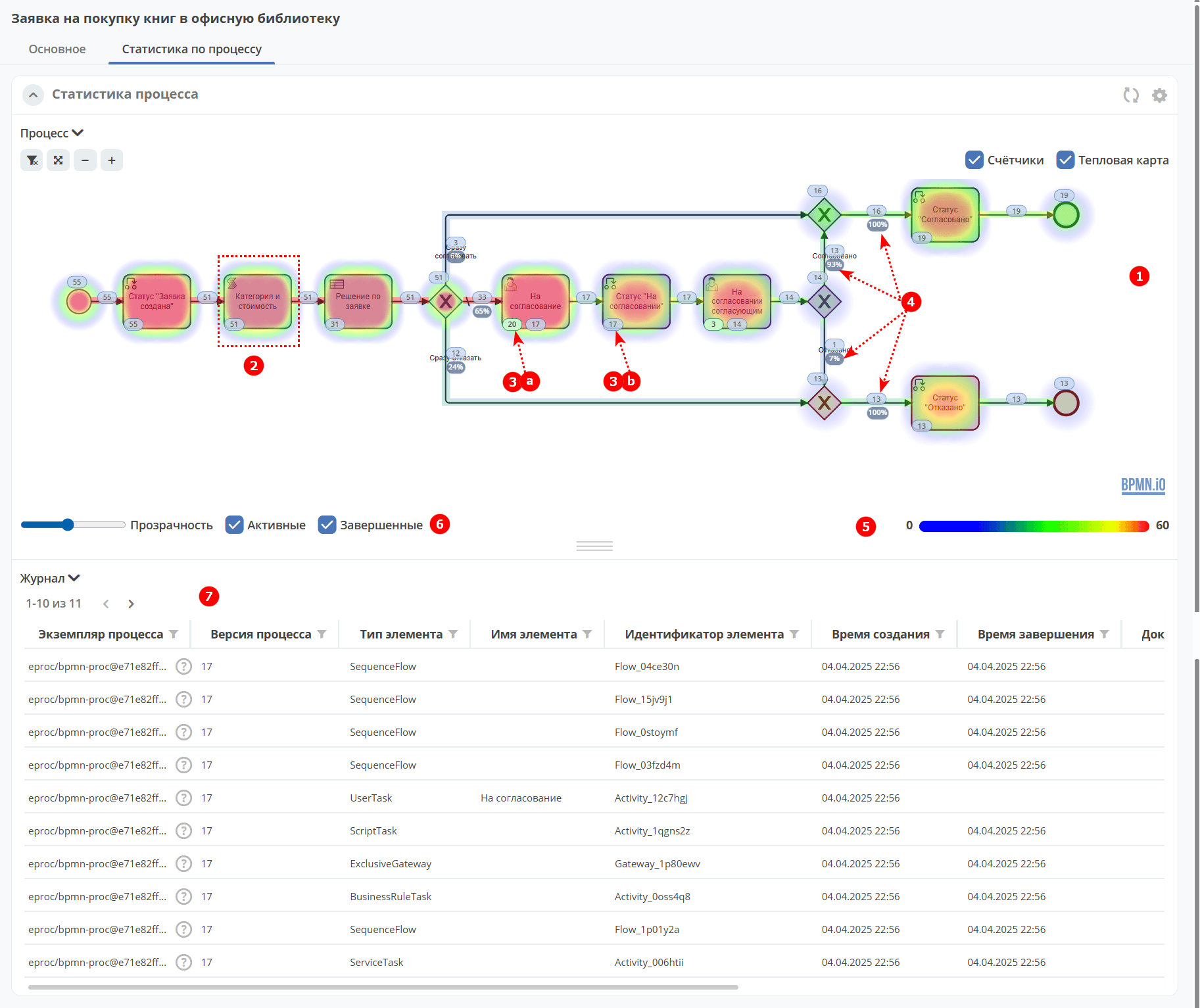

  • Расширенный режим:

При максимальных настройках по умолчанию в расширенном режиме доступны:

  • Бизнес-процесс (1)

  • Тепловая карта (2) - Более активным элементам соответствуют тёплые тона, чем меньше показатели — тем холоднее цвет.

  • Счетчики (3) - Для каждого шага процесса отображает количество инстансов процесса, находящихся на данном шаге. Отображение счетчиков можно включить/выключить, отображение самого бизнес-процесса останется.

    • А – активные инстансы.

    • В – завершенные инстансы.

  • % экземпляров, ушедших по каждой ветке после шлюза (4). Расчет % ведется от общего числа экземпляров, прошедших шлюз.

  • Панель тепловой карты (5) – настройка прозрачности, отображение минимального и максимального значений активных и завершенных инстансов.

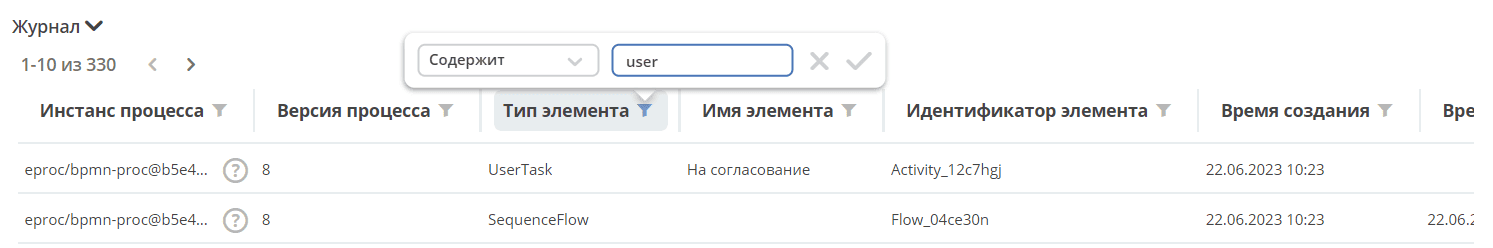

  • Журнал (6) - В журнале для каждого столбца можно настроить фильтрацию и поиск событий. Визуализация будет перерисована в соответствии с выбранными фильтрами.

Масштабирование и перемещение

Для масштабирования используйте сочетание ctrl и скролл мыши.

Для перемещения по heatmap влево- вправо - сочетание shift и скролл мыши.

Настройки виджета

Настройка виджета доступна только пользователям из группы Администраторы ECOS.

Для режимов KPI и Упрощенный дополнительных настроек нет:

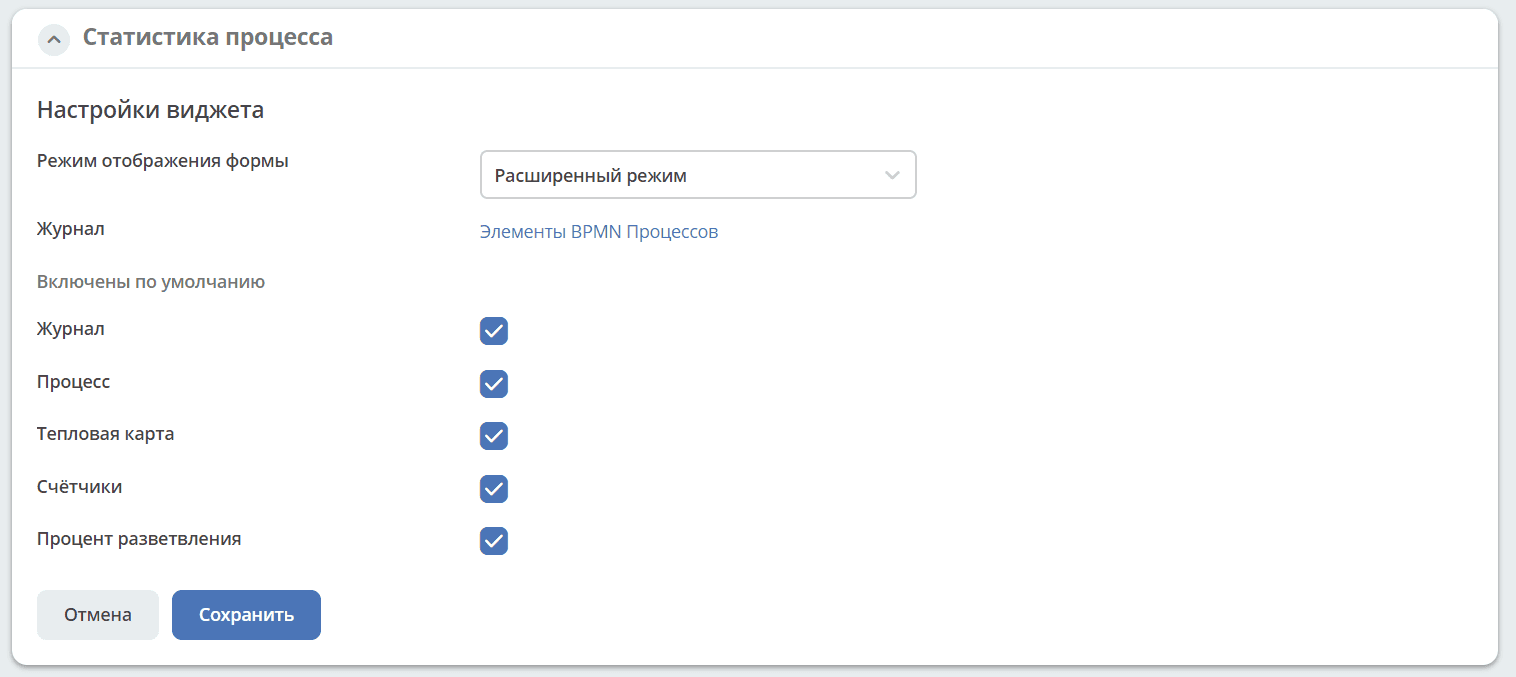

Для Расширенного режима выбираются отображаемые по умолчанию элементы виджета:
